El método del "marco de imagen": desbloqueando el mecanizado CNC rápido

The "Picture Frame" Method: Unlocking Fast CNC Machining
El mecanizado CNC ha avanzado mucho en términos de precisión y velocidad, y uno de los métodos que está revolucionando la industria es la técnica del "marco de imagen". En este artículo, exploraremos el método del "marco de imagen" y sus aplicaciones en el mecanizado CNC.

Comprender el método del "marco de imagen"



El método del "marco de cuadro" es una técnica de mecanizado CNC que implica asegurar las piezas de trabajo utilizando una serie de sujetadores alrededor del perímetro, muy parecido a un marco de cuadro. Este enfoque proporciona varias ventajas, incluida una estabilidad excepcional de la pieza de trabajo y cambios rápidos de configuración, lo que lo convierte en un activo valioso para los maquinistas de diversas industrias.

Por qué se llama método "marco de imagen"


El nombre deriva de la forma en que se sujetan las piezas de trabajo, similar a cómo un marco mantiene una fotografía o una obra de arte en su lugar. En lugar de sujetar una pieza de trabajo directamente en su centro, se utilizan una serie de abrazaderas o sujetadores alrededor de los bordes, lo que proporciona estabilidad y precisión, como el borde de un marco de cuadro.

Aprovechando Invert-a-Bolts

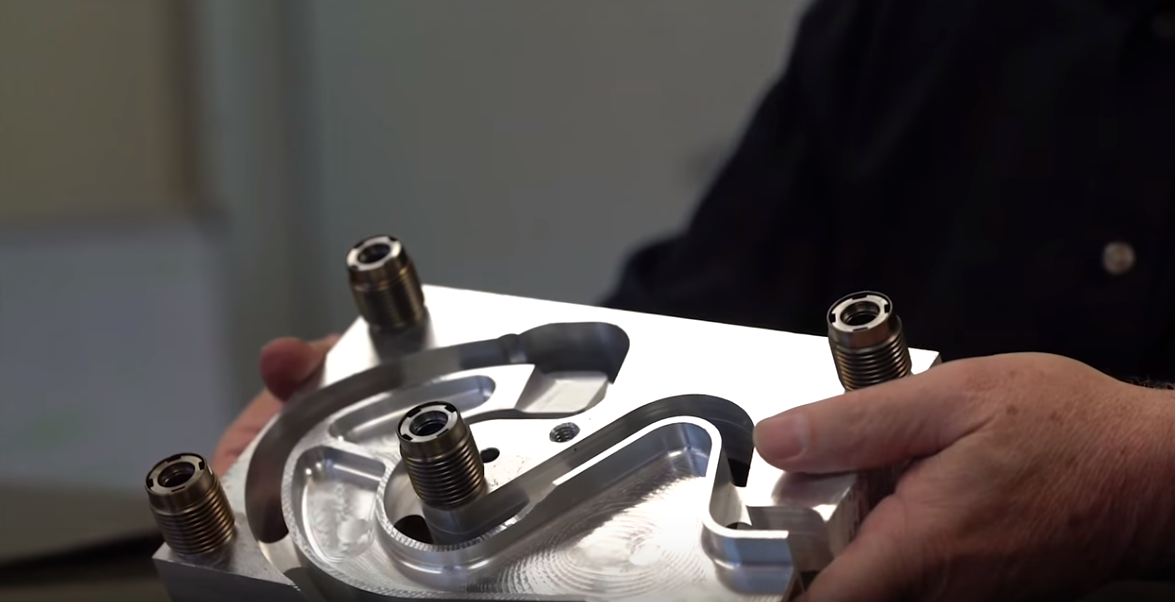

Los Invert-a-Bolts son fundamentales en el método del "marco de imagen". Estas soluciones versátiles de sujeción de piezas vienen en diferentes tamaños y están diseñadas para una fácil integración en varias configuraciones de CNC. Invert-a-Bolts le permite asegurar rápidamente las piezas de trabajo ubicándolas desde la parte inferior, lo que lo hace perfecto para la técnica del "marco de imagen".

Cómo funcionan los pernos invertidos


Los Invert-a-Bolts son esencialmente sujetadores que se instalan desde debajo de la placa del accesorio. Se pueden ajustar y asegurar fácilmente, asegurando que la pieza de trabajo permanezca firmemente en su lugar durante el mecanizado. La ventaja de Invert-a-Bolts es su compatibilidad con el método del "marco de imagen". Le permiten sujetar piezas de trabajo a lo largo de sus bordes manteniendo la estabilidad y la precisión.

Aplicaciones en mecanizado CNC



El método del "marco de imagen" tiene una amplia gama de aplicaciones en el mecanizado CNC, que incluyen:

  • Mecanizado de piezas grandes y con formas irregulares: es particularmente útil para piezas de trabajo que son demasiado grandes o tienen formas irregulares que no encajan bien con los métodos de sujeción tradicionales.

  • Producción por lotes: cuando trabaja con varias piezas de trabajo similares, configurar un dispositivo de "marco de imagen" puede agilizar el proceso de mecanizado al reducir los tiempos de cambio.

  • Reducción del desperdicio de material: al sujetar las piezas de trabajo solo alrededor de los bordes, se minimiza el desperdicio ya que no hay necesidad de eliminar excesivamente material.

  • Mejora de la precisión: la estabilidad del método garantiza la máxima precisión durante el mecanizado, lo que da como resultado productos acabados de alta calidad.

Evidencia e historias de éxito


El método del "marco de imagen", cuando se combina con Invert-a-Bolts, ha atraído una atención y un éxito significativos en la comunidad de mecanizado CNC. Los maquinistas han compartido sus experiencias y resultados, mostrando la eficiencia y precisión mejoradas logradas a través de este enfoque innovador.

  • En una reseña de Bruce de Focus: Hope Manufacturing, describe su experiencia. "... Se utilizaron los primeros Invert-a-Bolts y el personal en el piso los adora. Los números ya han vendido el queso grande. Nuestra eficiencia [en este trabajo] pasó del 47 al 89 por ciento en el momento en que instalamos los invertir un perno..."

  • Este vídeo de YouTube demuestra la rápida configuración lograda con Invert-a-Bolts.

  • Las discusiones en foros como ésta muestran de primera mano cómo es usar el método Invert-a-Bolt y el método de encuadre de imágenes juntos. " Lo bueno del Invert-A-Bolt que encontramos en Cessna es que puedes hacer un accesorio de tipo universal y ejecutar muchas, muchas piezas en la misma herramienta. De hecho, el 90 % de las herramientas dedicadas en Cessna se eliminaron con este concepto. . Por supuesto, necesita colocar pestañas o enmarcar su pieza, pero eso es un costo pequeño en comparación con los ahorros en herramientas, almacenamiento, mantenimiento y recuperación, además, sus pernos SIEMPRE están ahí".
