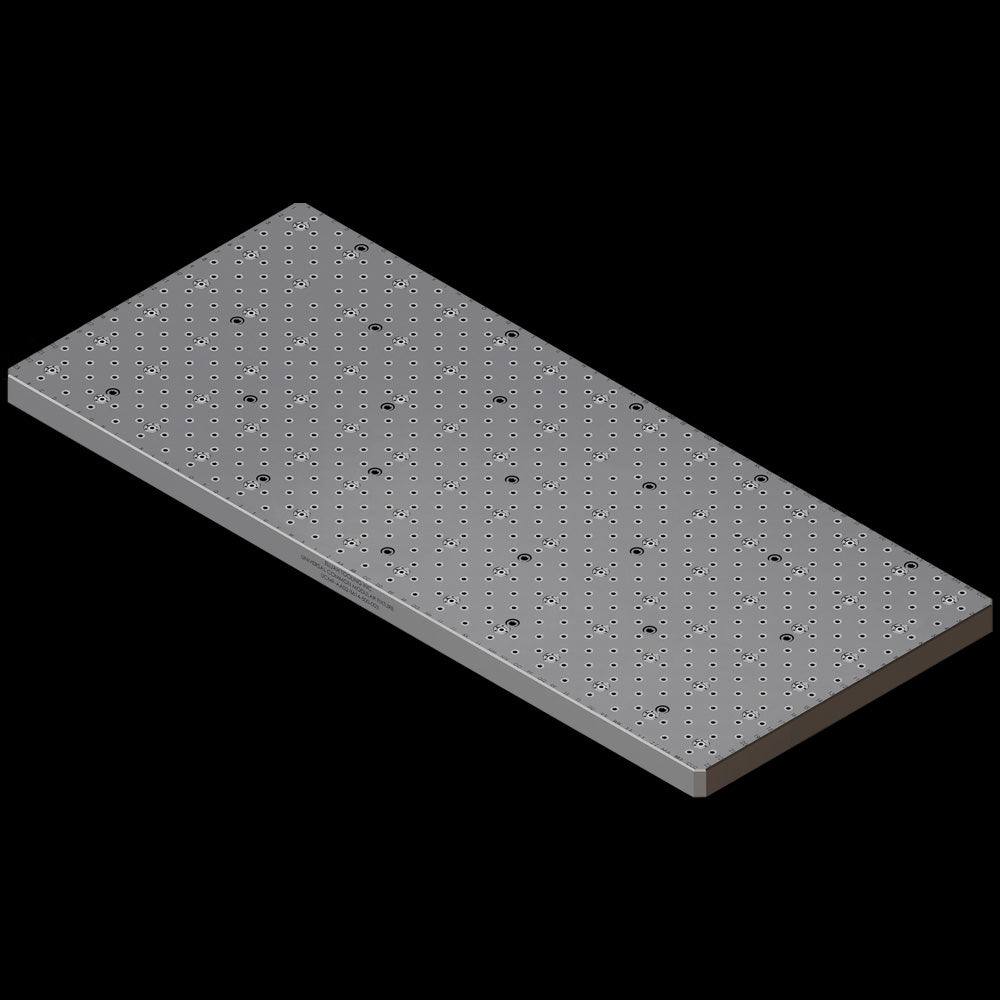

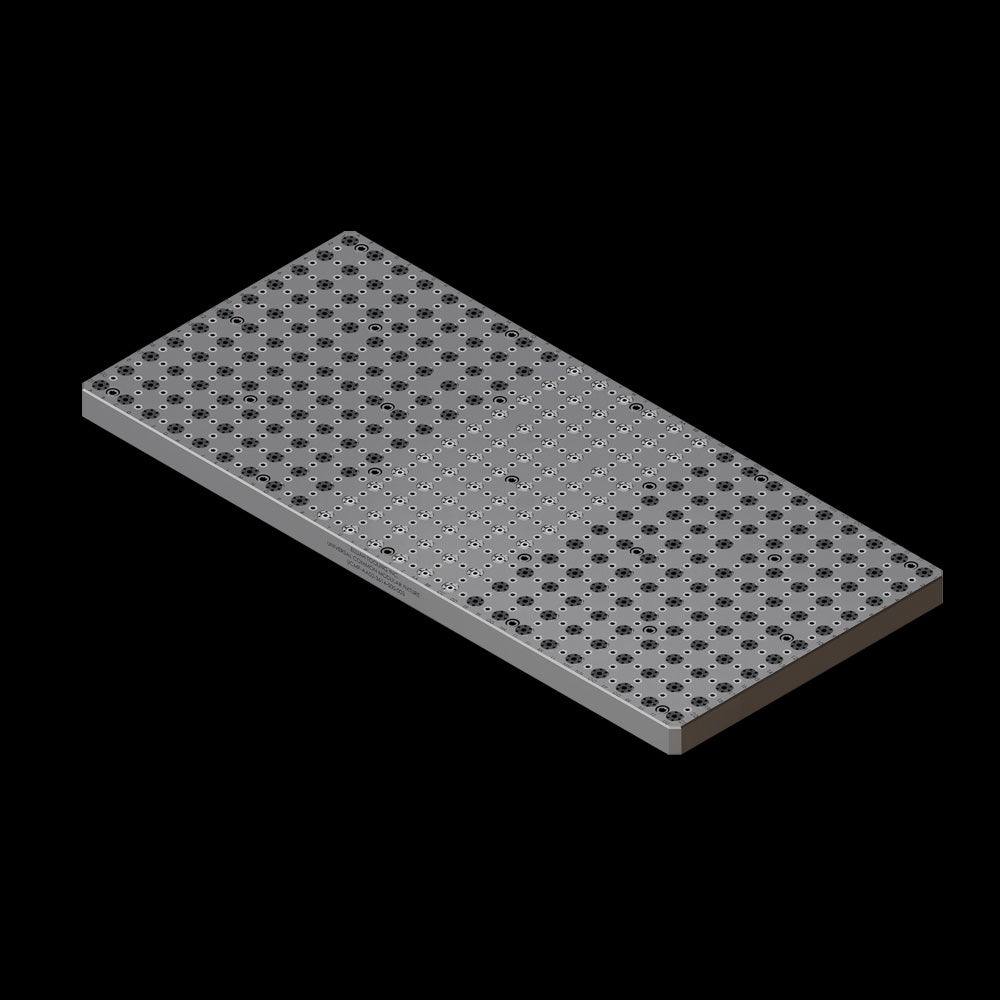

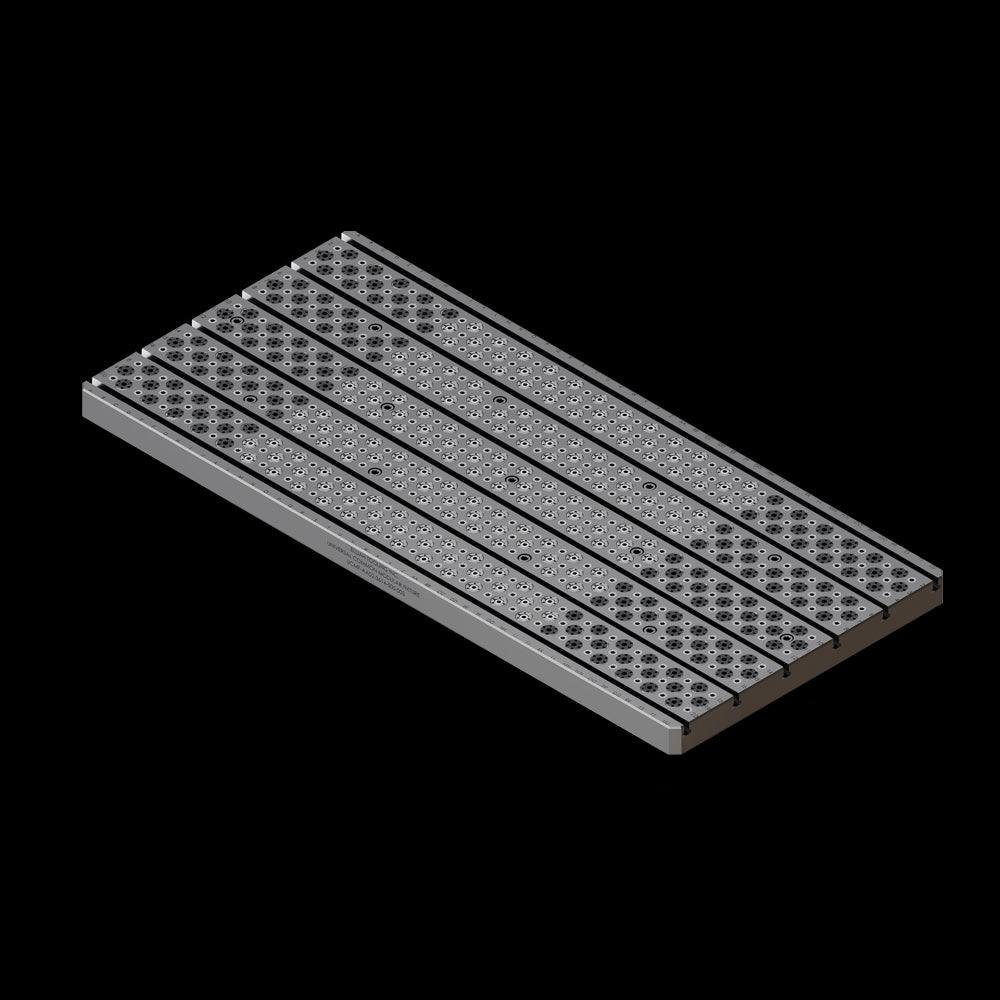

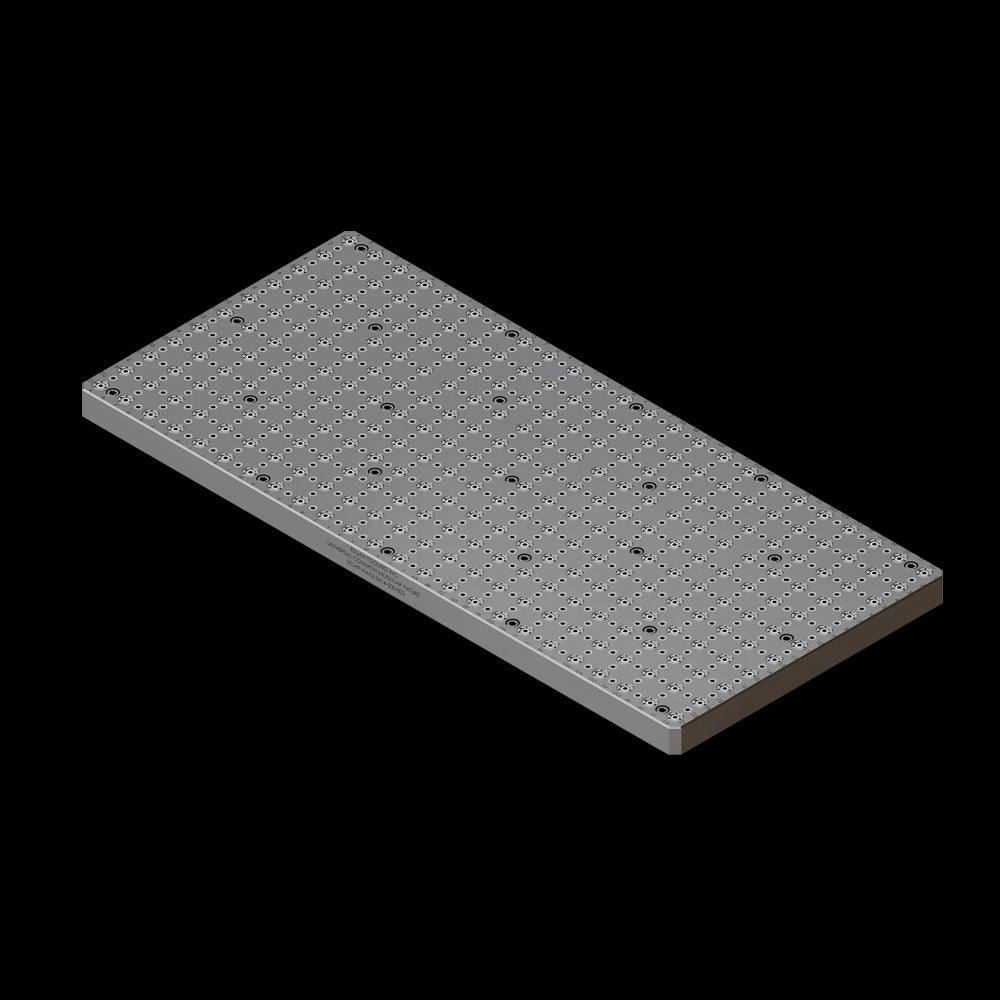

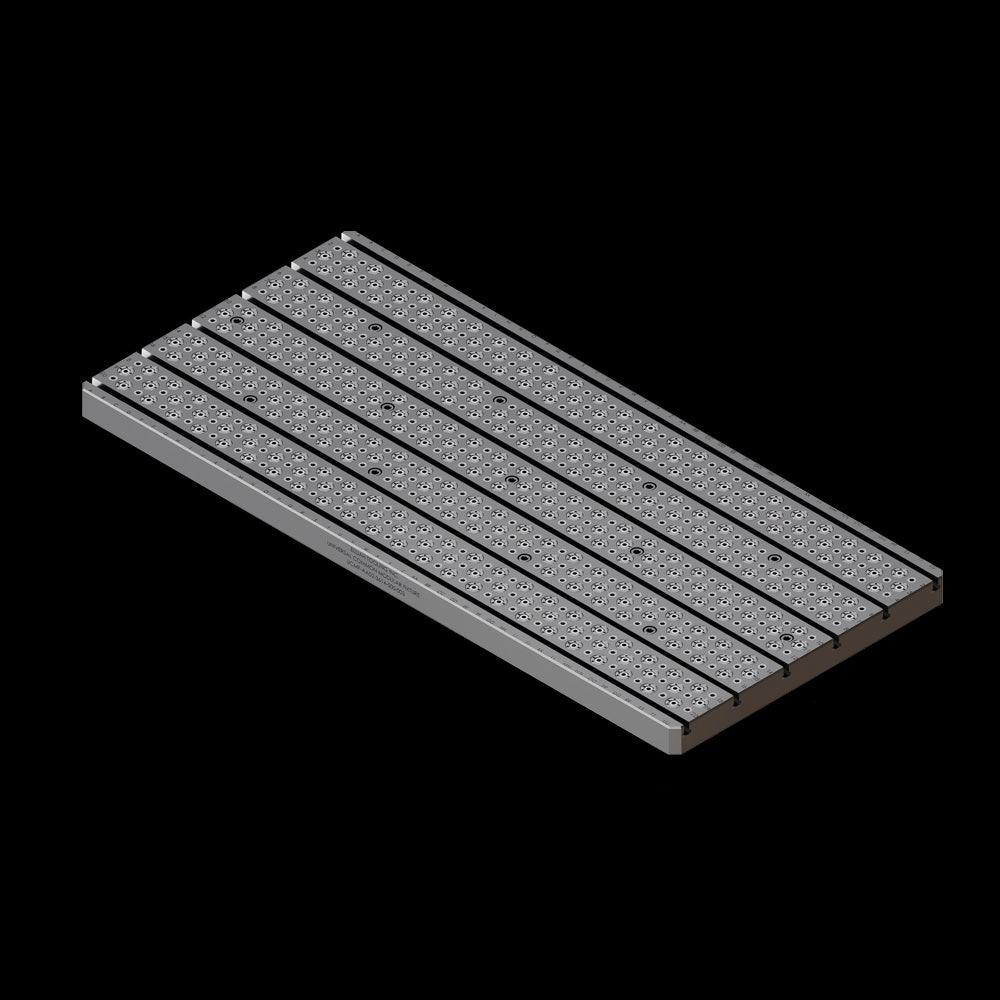

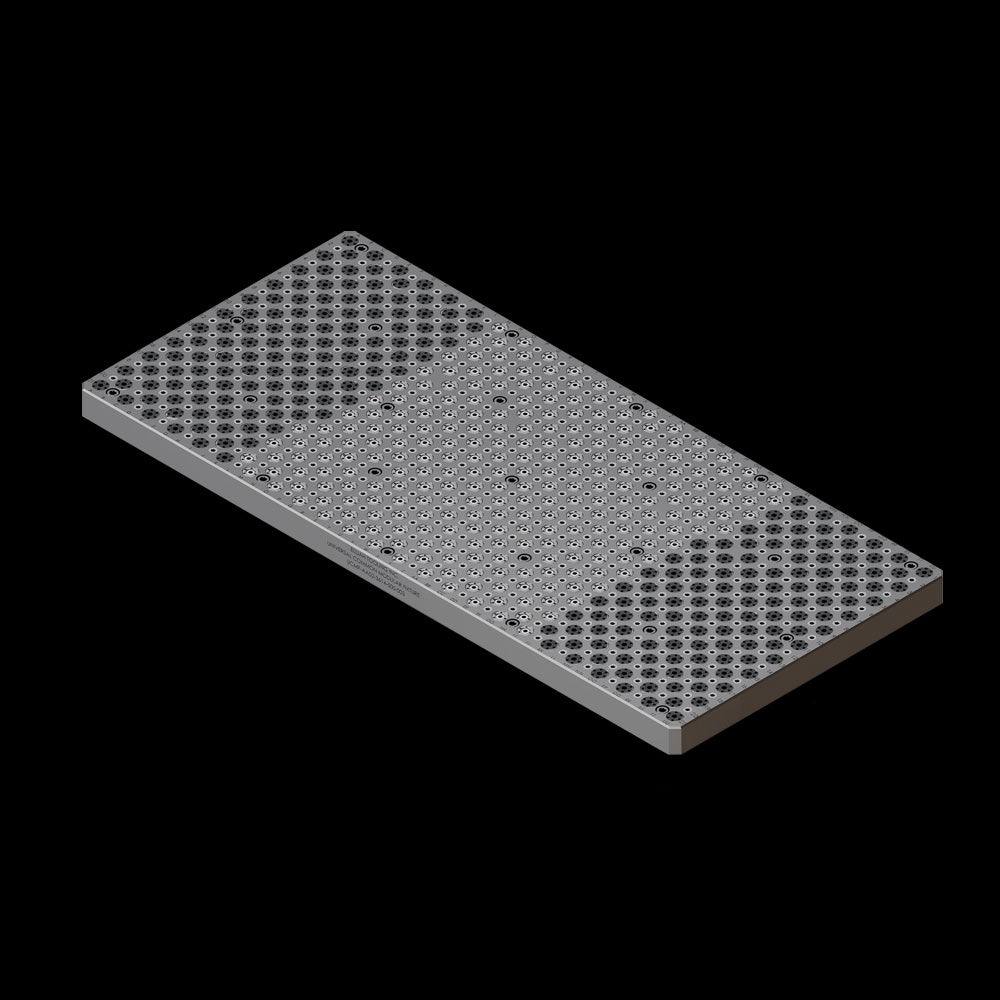

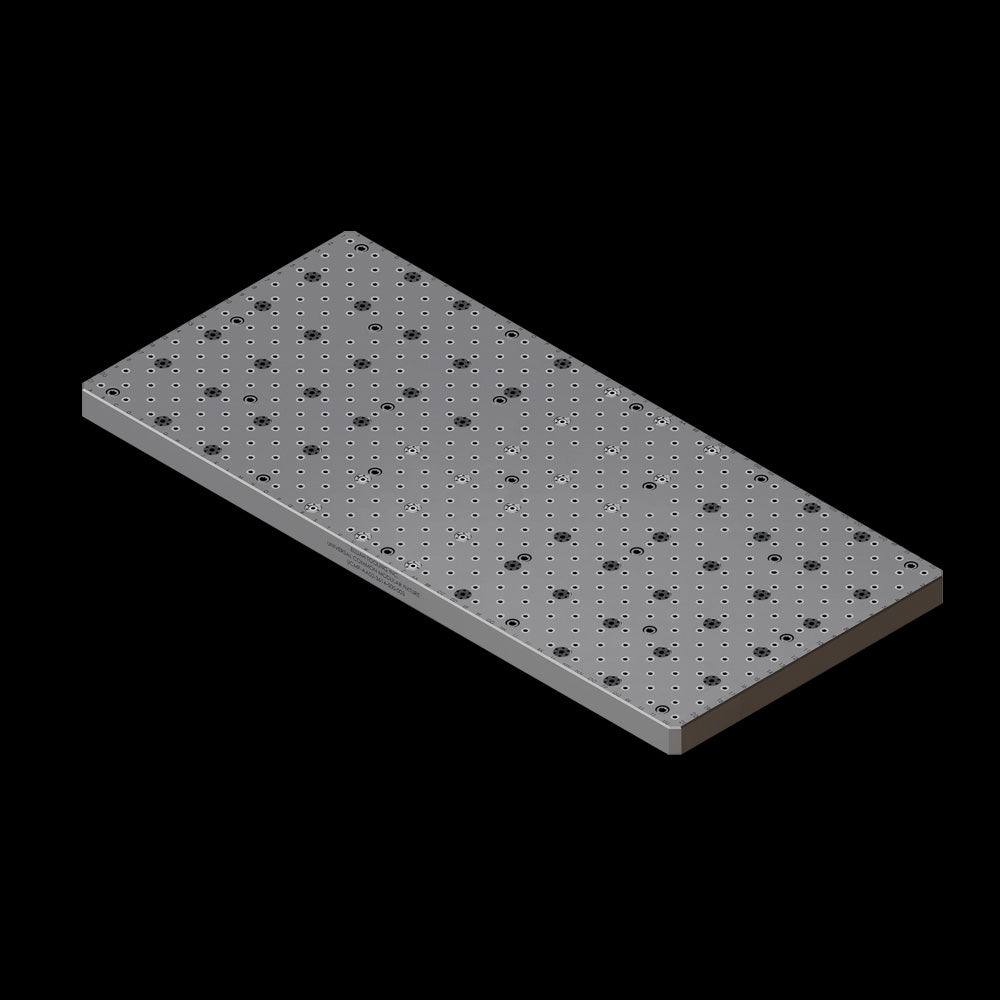

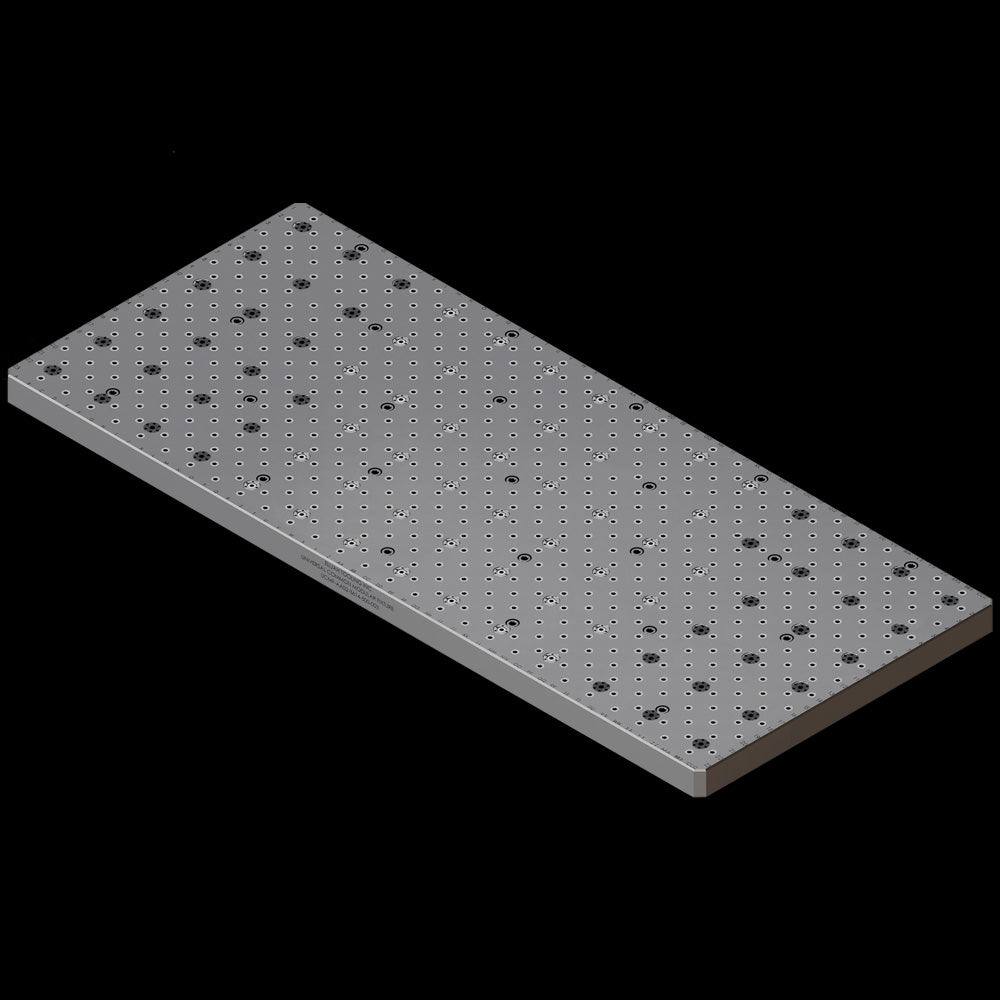

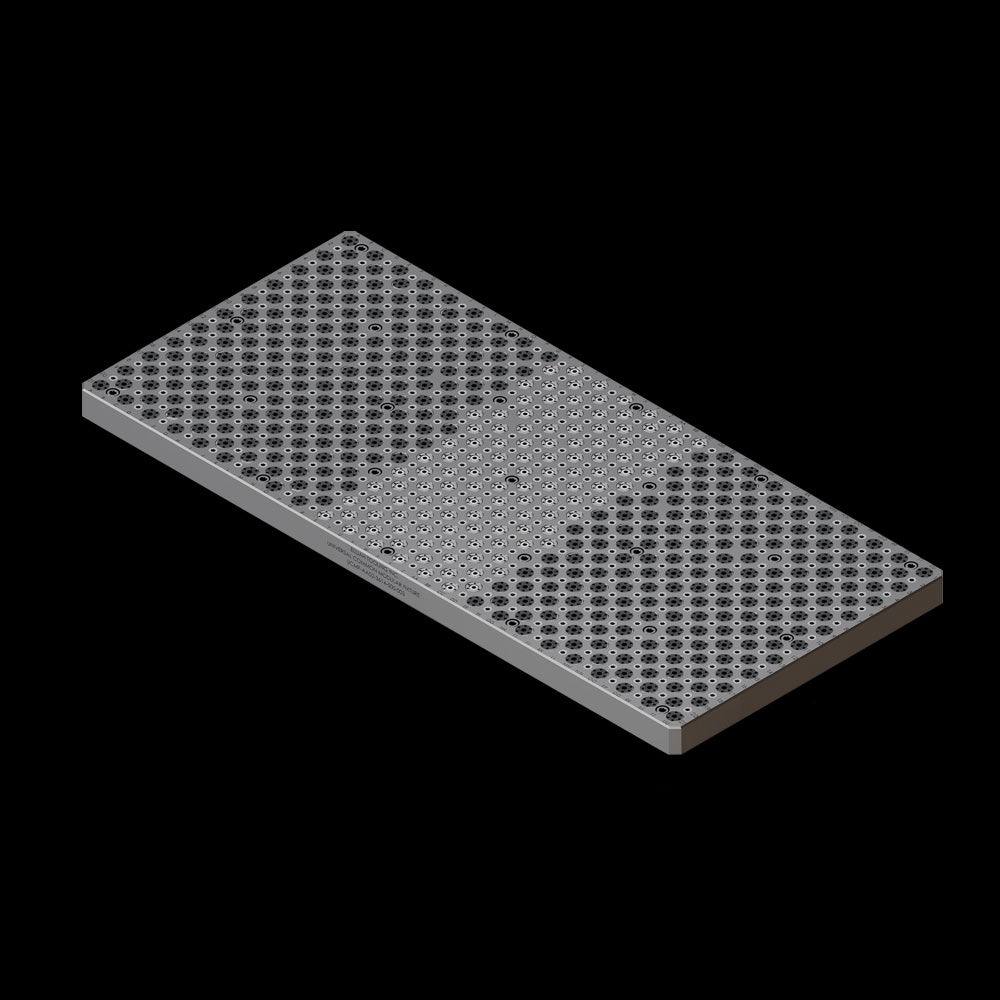

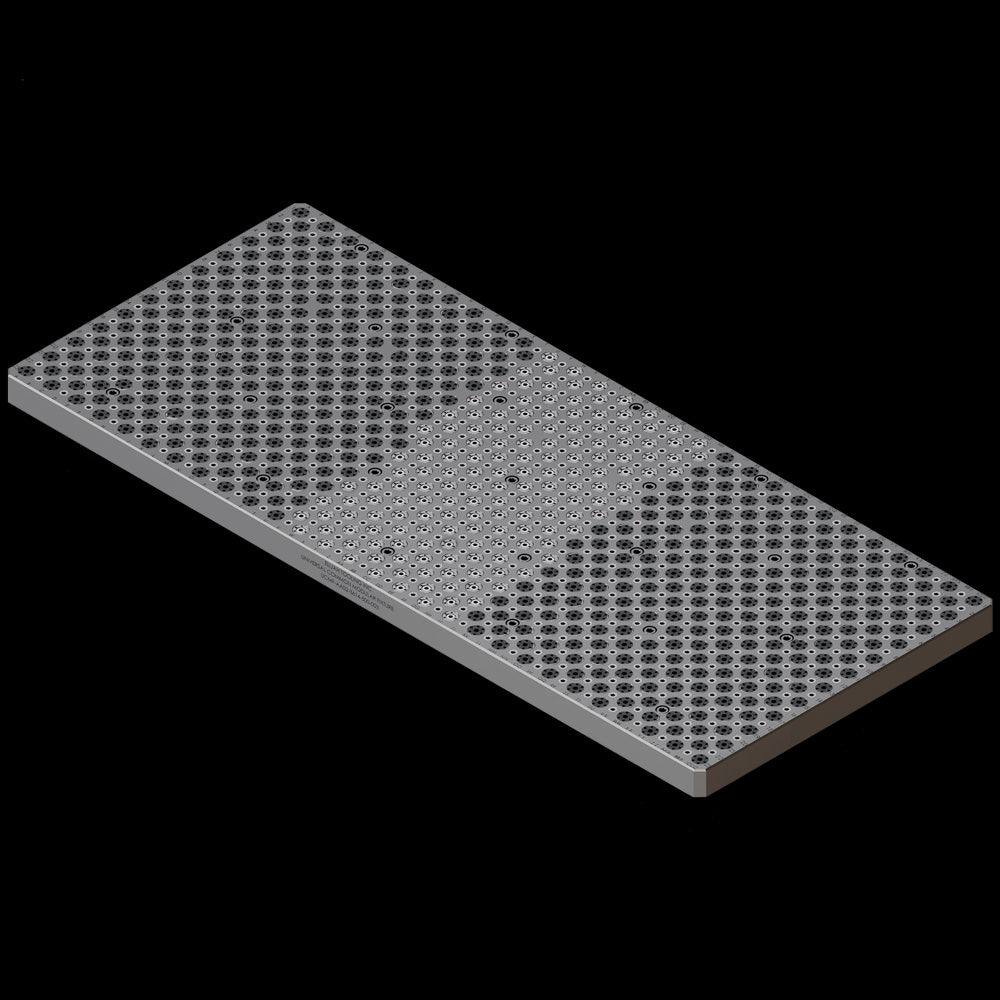

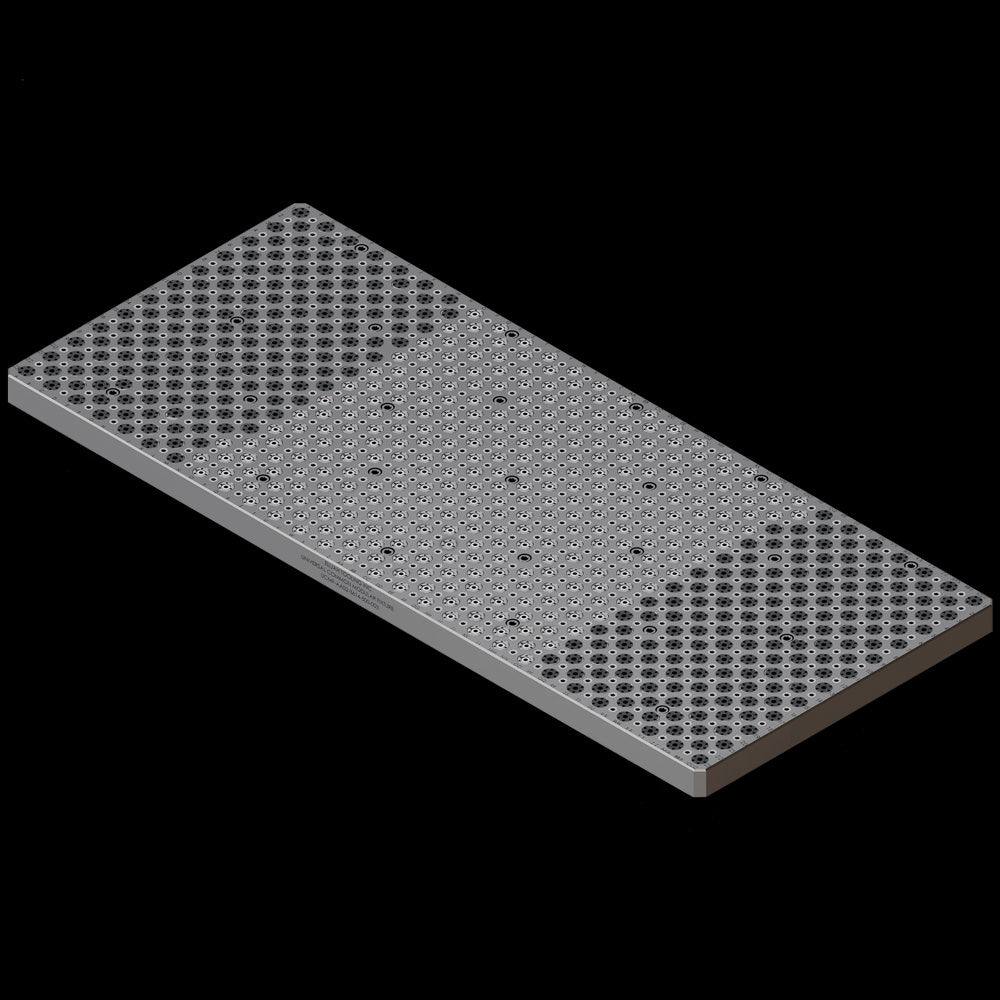

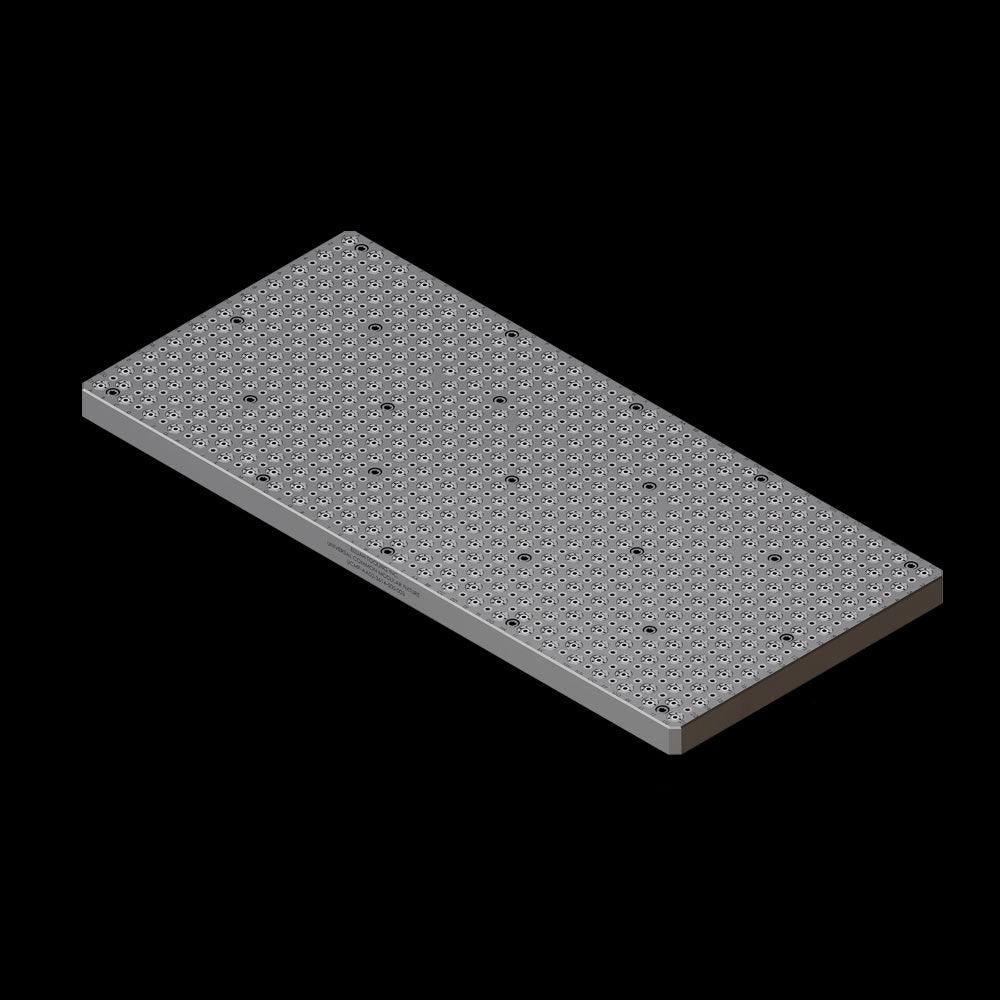

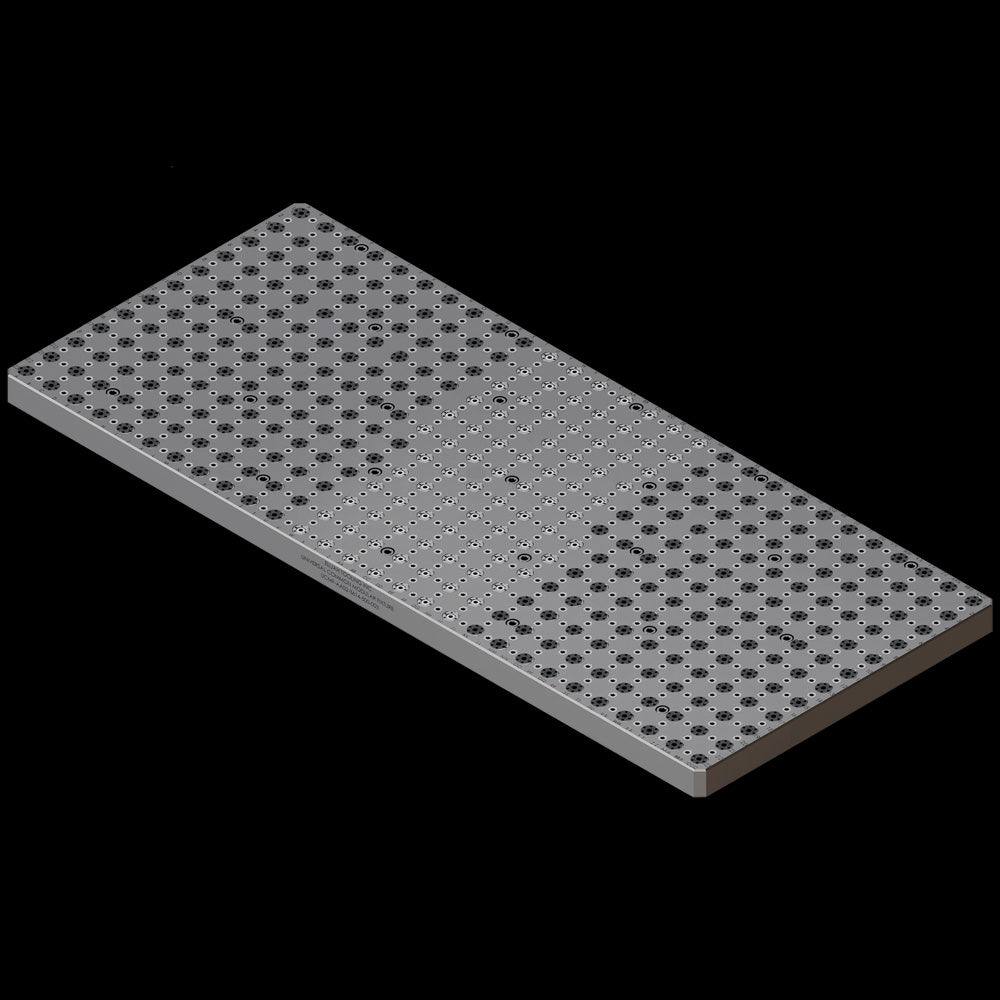

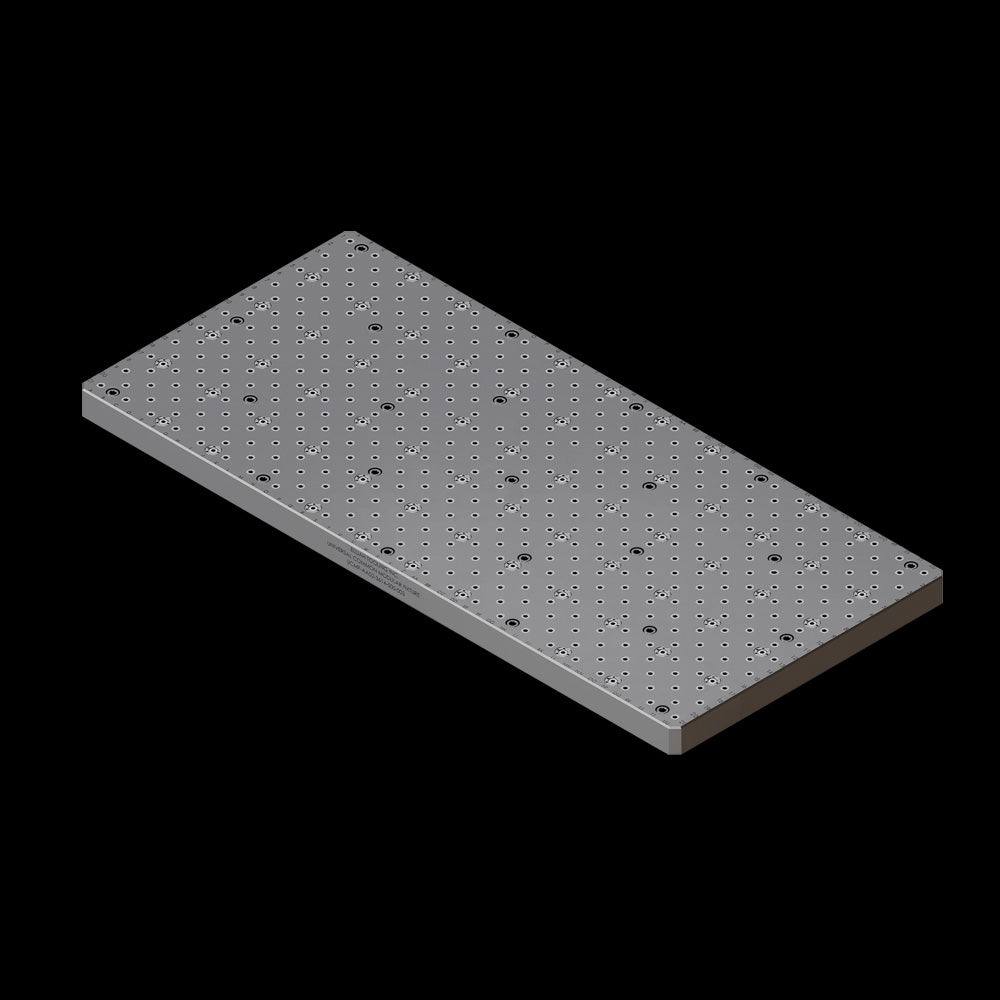

Haas VF-6 夾具

促銷價$0.00
風格: 標準 64" X 28"
反轉螺栓間距: 高 1 英寸 X 2 英寸
反轉螺栓數量: 100%



重要提示:Haas 客製化夾具頁面上的所有定價僅供參考,這些頁面作為定價工具存在,並非用於直接購買模組化夾具;如需了解具體價格,請聯絡我們的團隊!
注意:我們的燈具可以按原樣購買,但如果您想要客製化設計, 請在此處聯絡我們,我們將與您一起創建客製化燈具。

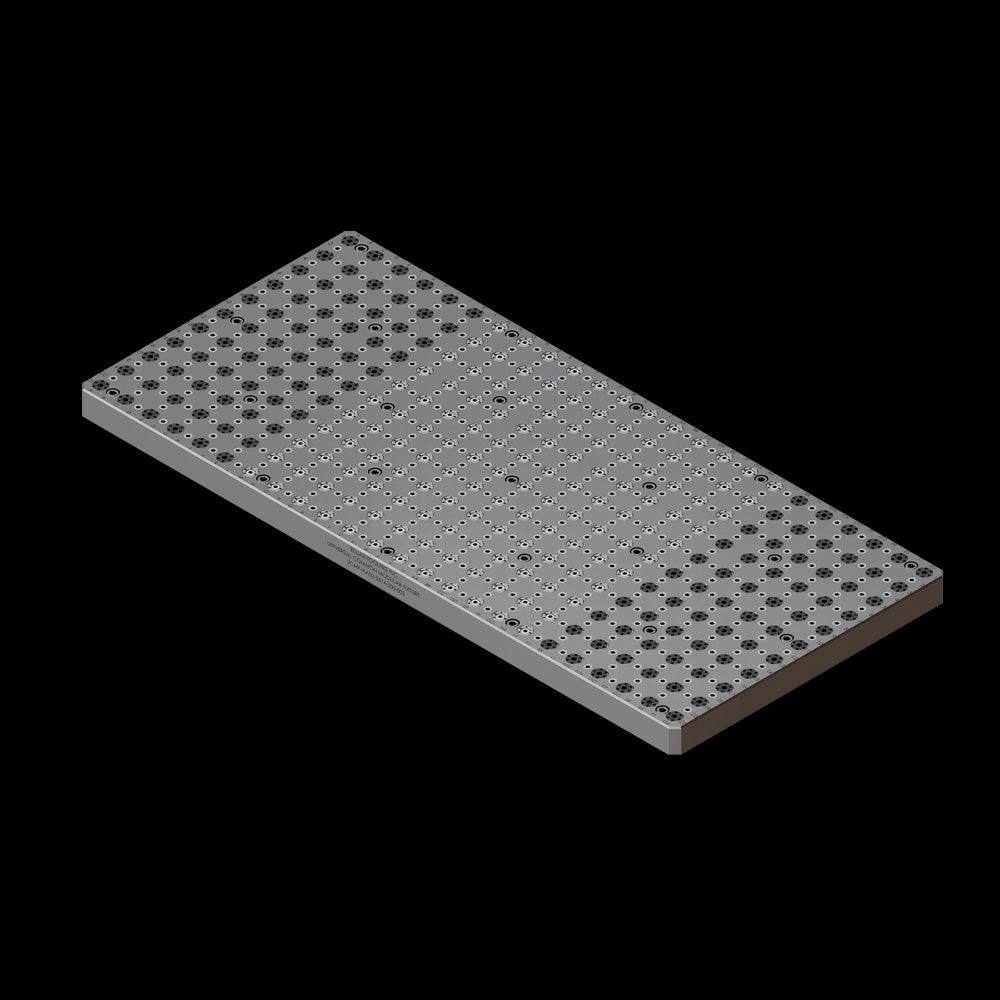

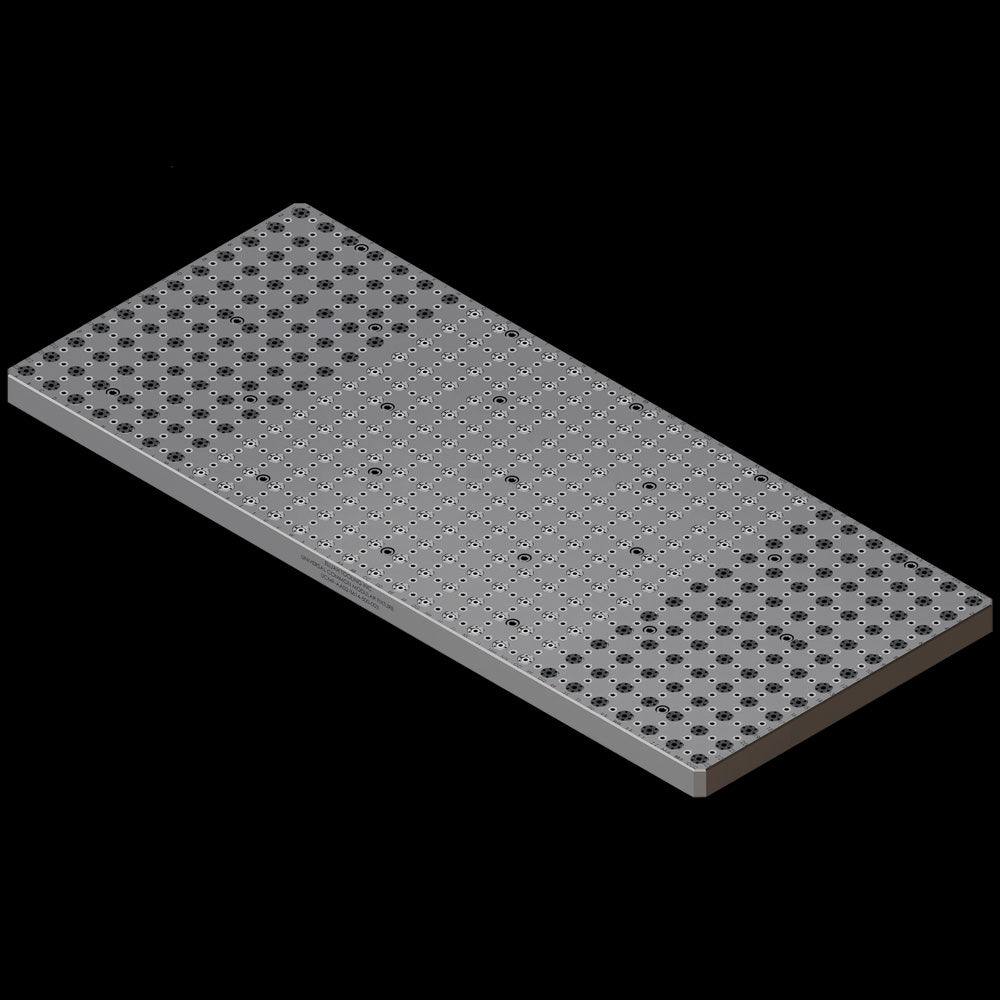

Elijah Tooling 模組化夾具是通常在精益製造環境中使用的底板,特別是用於高速加工,以減少機器循環時間。它們由帶有多用途螺紋孔和反轉螺栓緊固件位置的工具板以及附加虎鉗組成。

Elijah Tooling 模組化夾具的優點:

  • 裝載/卸載時間效率提高高達 90%
  • 超大夾具最大限度地提高加工能力
  • 剛性零件固定工具可最大限度地減少振動/顫動

每個 Elijah Tooling 模組化夾具都包括:

  • 客戶認可圖紙
  • 3D CAD 模型
  • 行/列指示符系統
  • 檢查報告
  • 堅固的木箱
  • 定位和安裝硬件,包括吊環
  • 帶有甘特圖的每週狀態報告

    適用於 Haas CNC工具機的模組化夾具用於 Haas 圖的 Elijah Tooling 模組化夾具背面

    材料 鋼製,但可根據要求提供其他材料。
    精密研磨 是的
    厚度 1.9" 適用於常規/超大尺寸,2.45" 適用於 T 型槽
    多用途螺紋孔尺寸 .500" 附1/2"-13 螺紋
    反轉螺栓 螺紋孔尺寸 1"-12 左旋螺紋

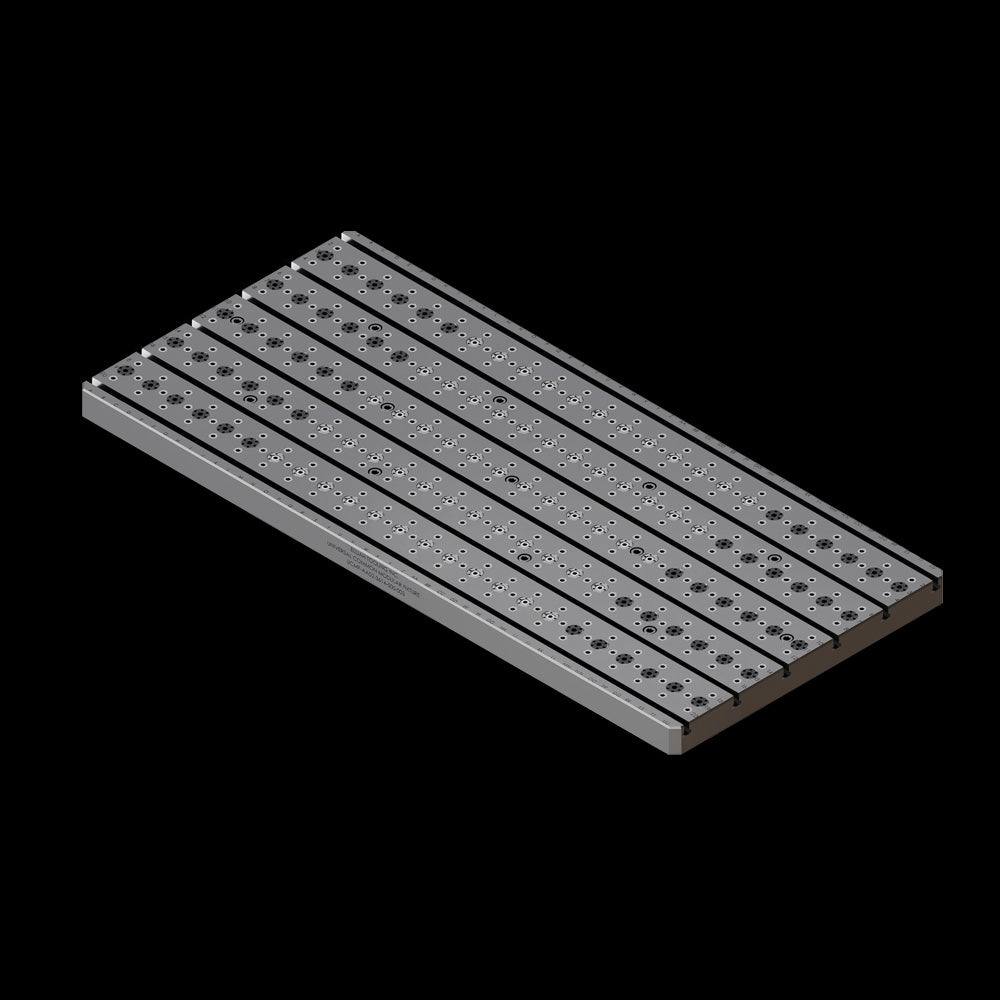

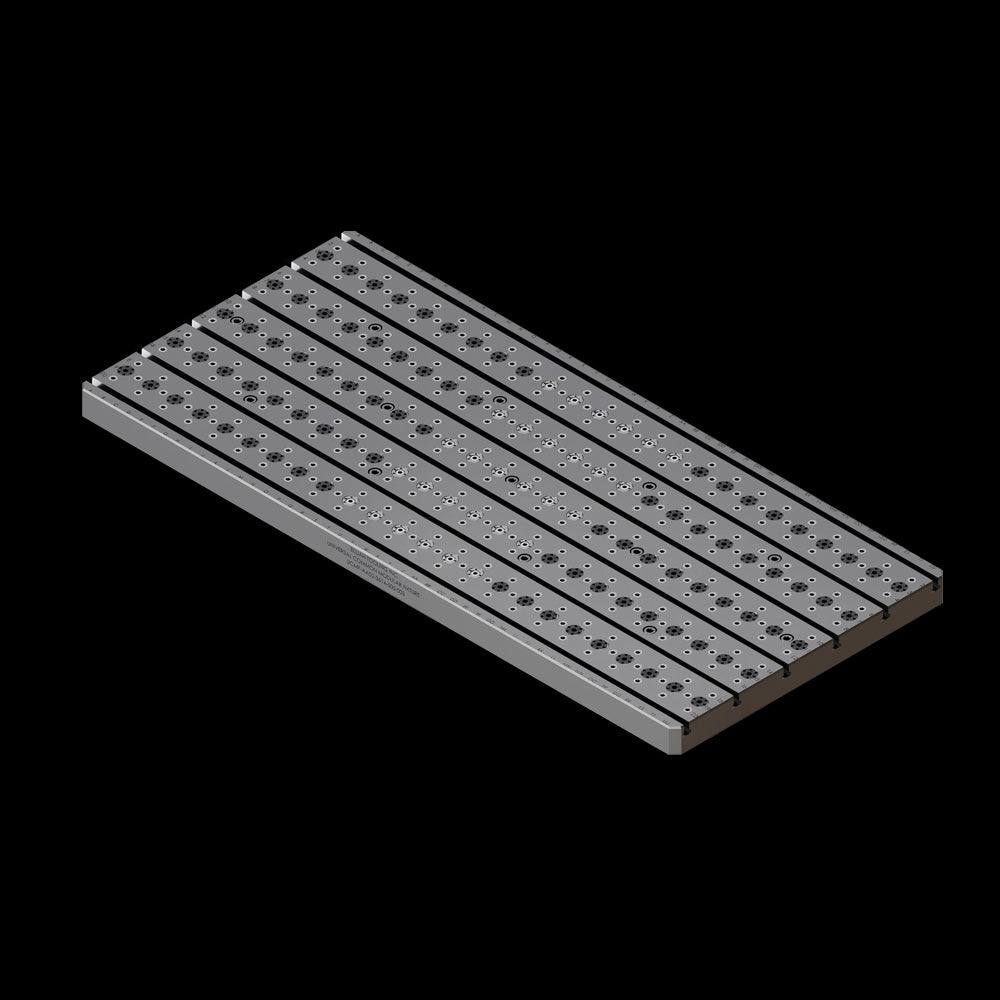

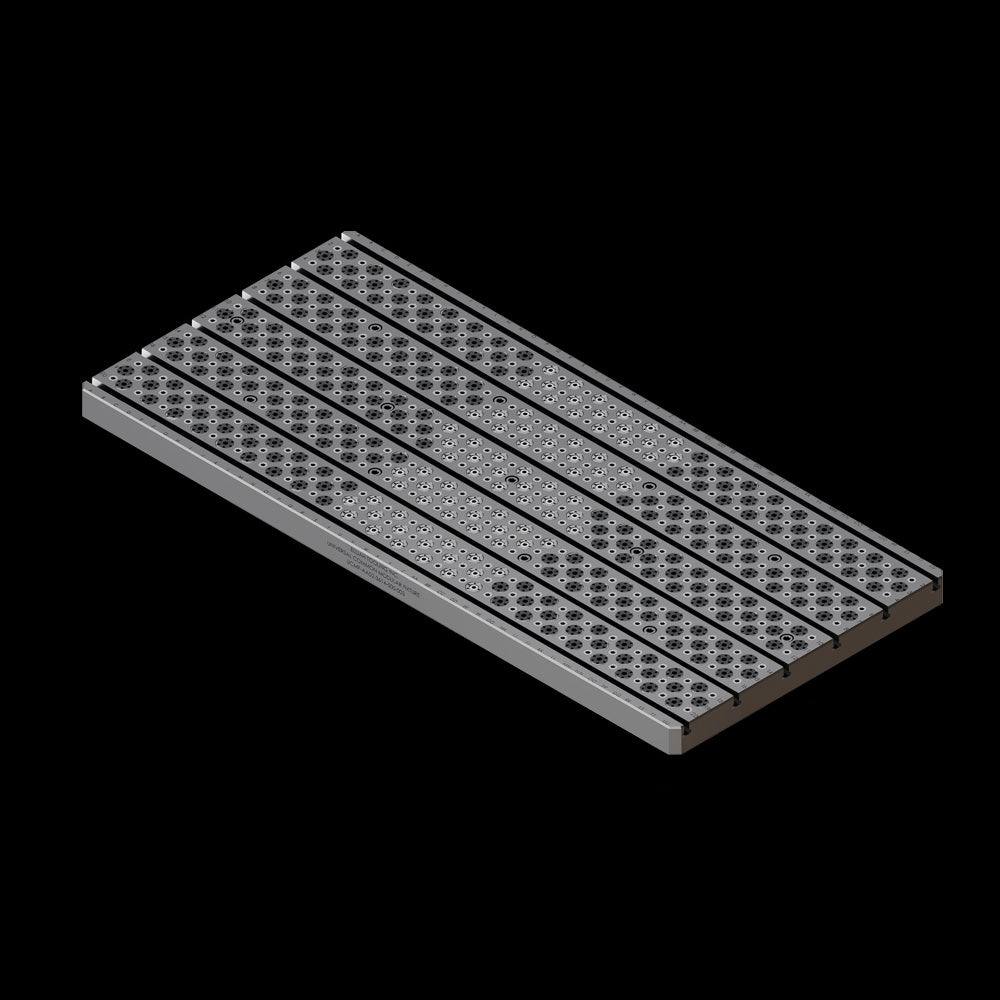

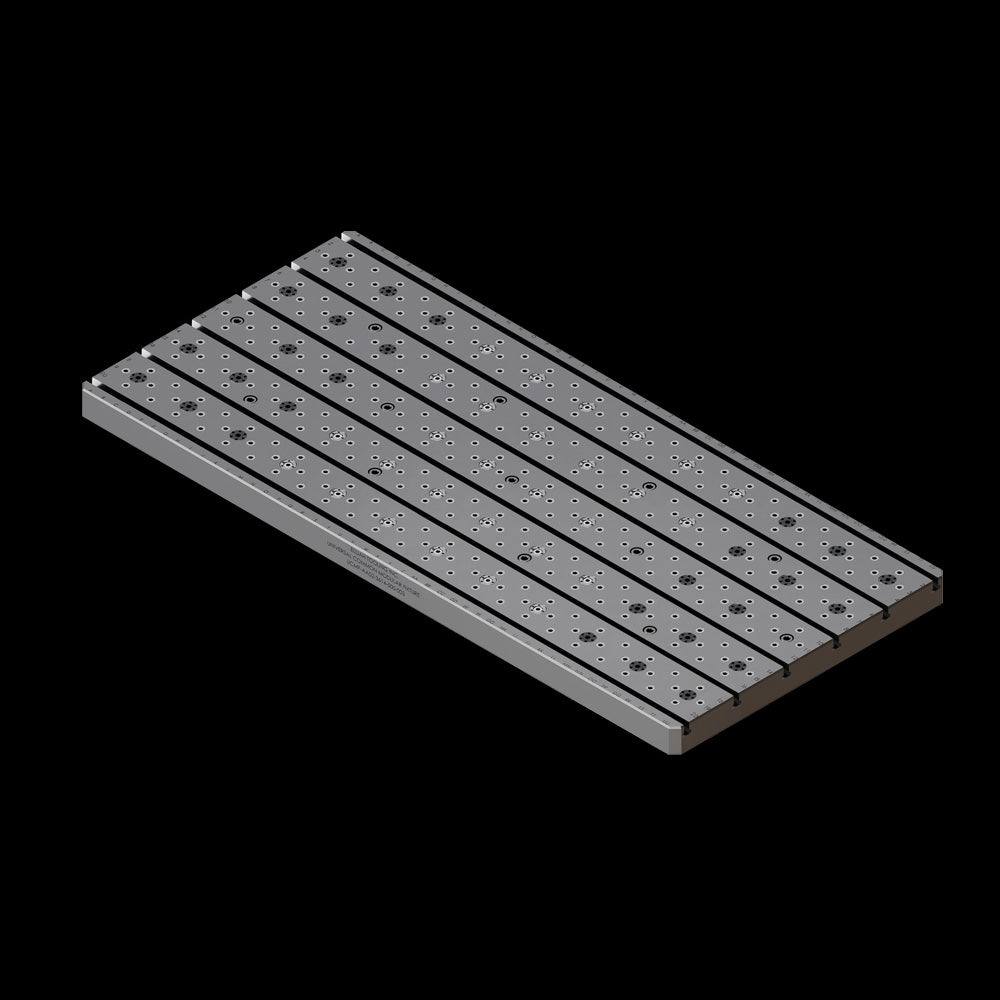

    T型槽尺寸 18毫米
    典型建置時間 6-8週
