Tres razones para considerar el uso de una placa de herramientas de sujeción de piezas de gran tamaño

Three Reasons To Consider Using An Over-Sized Work-holding Tooling Plate

Hola chicos, soy Rick de Elijah Tooling. Dame dos, haré que valga la pena tu tiempo.

Por eso hoy quiero centrarme en este cuadro.

Sé que hemos hecho muchas demostraciones aquí en esta máquina, pero no
Sabemos que alguna vez hemos hablado específicamente de esta tabla.

Pero una de las cosas que quiero que note: aquí mismo tenemos estos Xzertz , y estos muestran prácticamente cuál es el recorrido de esta máquina.

Una bolsa de máquina típica es del tamaño de una mesa.

Entonces, si no estuviéramos usando esta placa de gran tamaño, estaría en este rango justo aquí.

Rango de mesa

Bueno. Quiero contarles algunas cosas sobre por qué elegimos una mesa de gran tamaño como esta.

Y lo alentaré a que lo considere, porque puede ser beneficioso para usted de muchas maneras diferentes.

Primero que nada, por supuesto, esta es una placa de fijación modular, no estoy
voy a entrar en eso.

Tenemos muchos videos sobre cómo funcionan, qué
genial sobre ellos.

Pero aquí está el trato: si miramos debajo de aquí, podemos ver
aquí está la mesa.

mesa original

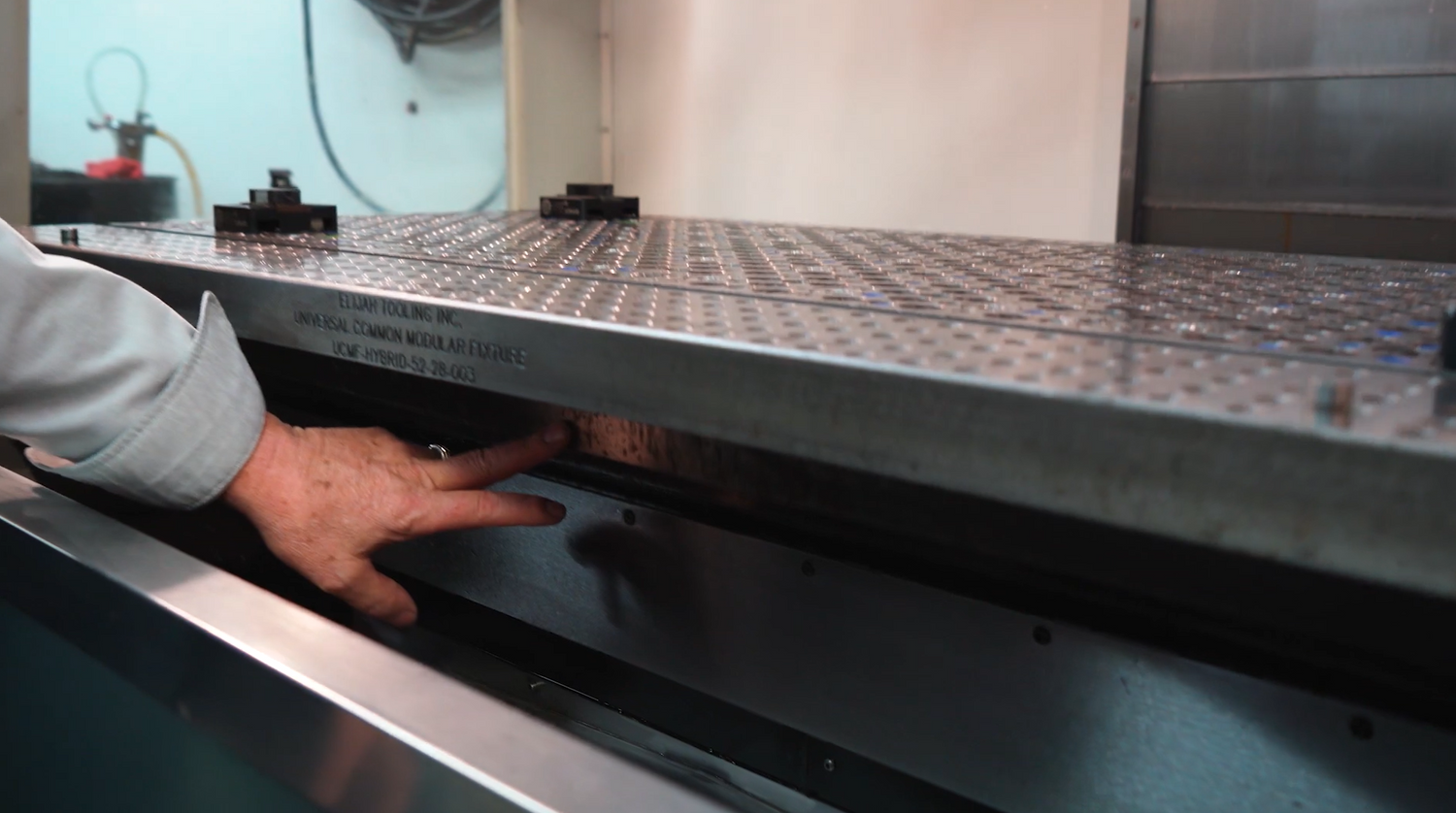

La mesa de la máquina original.

Tenemos aproximadamente, oh quiero decir seis pulgadas en el frente de aquí.

Y de hecho, podríamos haber llegado un poco más lejos si volviera a hacer este plato, lo sacaríamos un poco más.

Y luego, lo tenemos, quiero decir, tal vez seis pulgadas en ambos lados, está bien.

Entonces, ¿cuál es el beneficio?

Bueno. Bueno, pongo estos vicios aquí para que te des una idea.

Uno de los primeros beneficios o uno de los más importantes es simplemente que podrá utilizar su viaje, todo el viaje.

Podrás girar fuera de tu recorrido y luego podrás mecanizar todo el X&Y que tienes en la máquina.

¿Alguna vez has considerado eso?

¿Por qué no? ¿Por qué no puedo hacer piezas más grandes?

Bueno, en este caso: tenemos el tornillo de banco de cinco pulgadas aquí, el tornillo de banco de tres pulgadas aquí.

Son veinte centímetros adicionales que se podrían mecanizar en el eje x.

En la Y. Entonces, aquí hay otra cosa interesante sobre la Y: vamos a hacerlo.

Entonces, íbamos a retroceder con esto.

Así que no lo hicimos bien. Y de hecho tenemos un poco más de espacio ahí atrás.

Pero, con la Y también podremos ajustar el tamaño de nuestra mesa para sacarle más partido.

Pero hay otro beneficio.

Échale un vistazo.

Entonces, si tengo algo pesado y soy el operador, normalmente tengo que llegar mucho más lejos para llegar a la mesa, tengo que decir "ohh", así.

Por lo tanto, cuanto más cerca podamos acercar esta mesa al operador, más ergonómicamente positiva será esta solución.

Entonces, tengo otra característica de la que podemos hablar.

Entonces, lo que sucede especialmente en este extremo es que muchas veces se coloca un dispositivo tipo muñón de cuarto eje aquí, y cuando se tiene este espacio adicional en el extremo, no interfiere con su viaje.

De nuevo estás aprovechando al máximo el recorrido de la máquina.

Entonces, tenemos tres características importantes a considerar en un plato de gran tamaño.

Uno: aprovechamos o utilizamos más nuestros viajes.

Dos: la ergonometría, que facilita las cosas al operador de la máquina.

Y tres: si utilizamos un muñón del cuarto eje nos beneficiamos nuevamente desde el punto de vista del recorrido.

Escucha eso es todo. Gracias por pasar tiempo conmigo hoy y nos vemos la próxima vez.

-Rick Miller

Elías herramientas
