El sistema de sujeción de piezas CNC con ranura en T y accesorio con ranura en T

Hola chicos, aquí Rick, de Elijah Tooling.

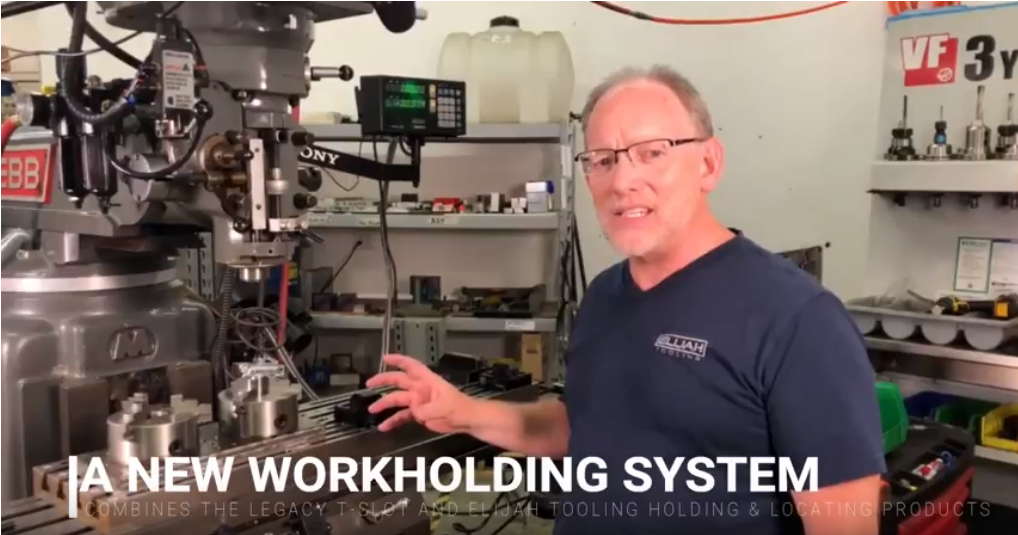

Hoy les presentaré un nuevo sistema de sujeción de piezas. Lo que hace es combinar un componente heredado, que es la propia ranura en T, y nuestros productos de retención y localización, pendientes de patente.

Primero que nada, quiero mostrarles la base del sistema. Entonces, tenemos estos sujetadores Invert-A-Bolt™ .

Al igual que nuestros otros sujetadores cautivos Invert-A-Bolt™ , el perno sube hacia la pieza que se va a sujetar. Este producto en particular incorpora nuestro nuevo sistema de cuarto de vuelta; surge fácil y rápido. Esta es una ranura en T de 16 milímetros, también la tenemos de 18 milímetros.

Luego, tenemos un localizador que se utiliza en este dispositivo de sujeción de piezas CNC. Hay varias formas de ubicarlo en este sistema, pero este en particular está hecho para ubicarlo en las ranuras. Vienen con juntas tóricas. La junta tórica se usa para crear fricción en la ranura si desea que se mueva lentamente hacia abajo, pero sé que a veces a los operadores les gusta simplemente deslizarlas hacia abajo por la ranura.

Puedes quitar la junta tórica y hacerlo de esa manera. La forma en que esto funciona es muy simple. Tenemos dos de nuestros pasadores de localización retráctiles Xzertz™ , que funcionan juntos. Puedes ver la parte inferior y simplemente lo atornillamos. Lo que esto hace es que se ubicará en estos huecos del dispositivo. Estos chuletas están hechas con precisión y se encuentran con precisión en centros de 1 pulgada. Entonces, se ubicará en la hendidura y luego usaremos este pasador de ubicación retráctil Xzertz™ en la parte superior y se ubicará en la misma ubicación que la hendidura.

Ahora les mostraré cómo cambiar rápidamente este dispositivo. Esta es una máquina manual y se ha utilizado para taladrar, pero cambiamos rápidamente estas piezas porque si queremos hacer algo más en esta máquina, podemos sacarla rápidamente y luego volver a colocarla exactamente en el centro; exactamente donde lo queremos, cada vez.

Voy a recibir un poco de ayuda para quitarlo, pero primero, déjame mostrarte cómo desenroscamos los sujetadores Invert-A-Bolt™ y luego vamos a quitar la placa. Voy a mostrarles lo que hay debajo y cómo se ve ahí abajo también.

Ahora, puedes ver estos sujetadores que te describí antes y también puedes ver los Pasador de localización retráctil Xzertz™ , que se utilizaron para localizarlo. Entonces, tienes múltiples ubicaciones para el Pasador de localización retráctil Xzertz™ , cada 1 pulgada. Pero también hay ubicaciones en la ranura.

Para mostrarles cómo hacemos esto y cómo funciona este sistema, lo colocamos en la ranura y lo deslizamos hacia abajo hasta donde queremos, usamos nuestro pequeño Pasador de localización retráctil Xzertz™ en la parte inferior para localizarlo y luego tendremos una ubicación fija. Puede ver que podemos ubicarnos en la ranura y también podemos ubicarnos en todas estas ubicaciones de orificios multipropósito.

Ésa es la ventaja de un sistema así. Las ranuras permiten que los residuos se eliminen muy rápidamente, pero la otra cosa es que, a diferencia de nuestros otros sistemas modulares, no contiene mucho hardware. No tiene cien sujetadores Invert-A-Bolt™ aquí, solo tiene los que necesita para sujetar la pieza. Eso supone un ahorro de costes para usted.

Otra cosa que quería mencionar es que este sistema fue diseñado específicamente para usar nuestro sistema de sujeción de trabajo definitivo EZE-VISE™ y tengo un par configurado aquí, pero otra prueba que quería que notara es que podemos configurarlos en ambos. direcciones y funcionan exactamente de la misma manera.

Puede ver que debajo del sistema de sujeción definitivo EZE-VISE™ , tiene el pasador de ubicación retráctil Xzertz™ y los sujetadores Invert-A-Bolt™ . Es sencillo y muy fácil activarlos y utilizarlos en este sistema. La misma idea con el otro tornillo de banco.

Esto es ajustable y tal vez recuerde que el ajustable tiene una base que le permite, dependiendo de cómo esté ubicado el pasador de ubicación retráctil Xzertz™ , deslizarse libremente o mantenerse firme. Por lo tanto, puede utilizar el ajustable como tornillo de banco fijo . Nuevamente, es muy sencillo colocar el sujetador de ranura en T en el tornillo de banco y enganchar los tornillos de esa manera.

Creo que he cubierto los beneficios de este sistema. En pocas palabras, es un accesorio con ranura en T, ya lo sabe, pero incorpora nuestros productos con patente pendiente. El concepto en sí está pendiente de patente y ha sido enviado a la oficina de patentes. Esto le ayudará a ahorrar algo de dinero ya que no podrá comprar todo el hardware que utilizamos en nuestros accesorios modulares.

Por último, este sujetador Invert-A-Bolt™ Está hecho para encajar en cualquier ranura en T de 16 milímetros y ahora también tenemos una para 18 milímetros. Entonces, puedes usar esto en tu mesa con ranura en T para guardar cosas.

Gracias por tu tiempo.

-Almiar
