INVERT-A-BOLT FASTENERS

Rick explica los diferentes tamaños y funciones de sujetadores de perno invertido de sujeción de piezas CNC

Rick Explains the Different CNC Workholding Invert-a-bolt Fastener Sizes and Functions

Hola chicos, soy Rick de Elijah Tooling. Esto tomará más de 2 minutos, así que no voy a hacer todo eso, pero recientemente recibimos una solicitud de alguien que nos preguntó “¿para qué usas todos esos sujetadores? ¿Cuál es el punto de tener todos estos sujetadores diferentes? Así que simplemente voy a repasarlo. Intentaré hacerlo lo más rápido posible, pero intentaré darle algunas ideas de por qué podría utilizar un sujetador en particular.

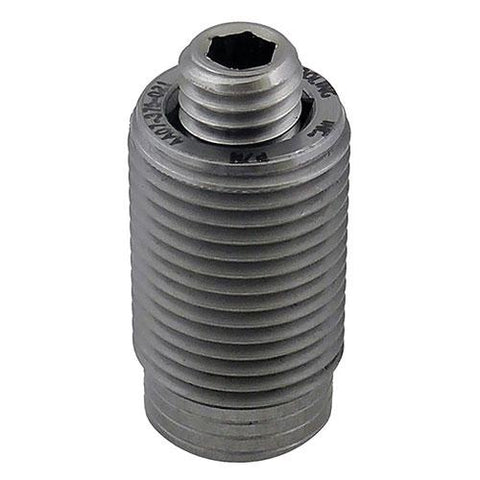

AA02-015-021 Sujetador de perno invertido de 1/2" "El sujetador clásico"

Voy a empezar hoy con este. Por eso lo llamamos el sujetador clásico y es el producto más vendido que tenemos. También quiero que notes que a veces tendrás algo de coloración en tus partes, así que no creas que estamos haciendo algo mal, puedes ver que algunas de ellas tienen esta coloración marrón. En realidad, eso es el resultado de un proceso secundario que es propietario, por lo que no revelamos qué es, pero en realidad no es un proceso en el que los colores saldrán iguales cada vez. Entonces, lo pienso como si comprar un abrigo de cuero fuera un buen producto de alta calidad, pero a veces se ve un poco diferente de vez en cuando. ¿Para qué usamos esto? Bueno, este sujetador tiene un cuerpo exterior de 1 pulgada, un perno 13 de 1/2" que llega a tu parte o lo que sea que estés sosteniendo.

Puedes ver que aquí hay varios sujetadores que tienen el mismo cuerpo. Ese era nuestro objetivo cuando los hicimos, tener sujetadores comunes que encajaran dentro de este tamaño de orificio. Como pueden ver aquí, estos dos son comunes y este es común con varios de los sujetadores. Esta es una de las razones por las que tenemos viviendas de diferentes tamaños. Entonces, por ejemplo, con la carcasa de 1 ¼" tenemos un perno de 5/8" y un perno de ½". En el cuerpo de 1" tenemos un perno de media pulgada y tenemos un perno de 3/8", y también tienen algunas variaciones de ½".

Entonces, hablemos de para qué se usaban los sujetadores clásicos: se usan para casi todo y es por eso que vendemos tantos de estos.

La gente los usará para aluminio; con esto se realiza mucho mecanizado de alta velocidad para sujetar las piezas. También se usa con titanio y aceros, y he oído que se usa con casi cualquier material. Ese montante de media pulgada es muy adecuado para la mayoría de las aplicaciones. Pero cuando tienes una aplicación en la que necesitas más fuerza de sujeción, entonces queremos pasar a decir 5/8". Y nuevamente, puedes configurar la placa de fijación para 5/8" y dices: "Oh, bueno". Realmente no necesito eso después de todo”, así que puedes cambiarlo por el de ½" y aquí también es la misma idea.

AA03-150-021

Entonces, este sujetador tiene un hexágono de 5/16 " . Lo que significa que puede desarrollar un torque significativamente mayor que el que tiene ¼". Entonces, visite nuestro sitio web para conocer las especificaciones al respecto. Quiero decir que esto es como 100 lb/ft y esto es 45 lb/ft. La conclusión es cuánta fuerza puede sostener con estos sujetadores o cuánto peso o lo que sea que esté tratando de sostener depende completamente del tamaño del hexágono. Ahora es cuando empezamos a hablar de algo como esto.

Sujetador de sujeción CNC

ELT-A-0875-021 Sujetador de perno invertido de 7/8"

Esto es lo más grande que hacemos: tiene una rosca 14 de 7/8" y tiene un hexágono de 3/8 " . Entonces, con este niño grande pensamos en términos de más de 30,000 libras. ¿Quieres mantener un edificio? Este es tu hombre.

Entonces, sigamos adelante. Hablamos del clásico, luego tenemos una modificación del clásico que es el AA02-015-121 que básicamente tiene un saliente más corto. Eso es todo. Le permitirá utilizar un tamaño de placa más delgado que el que usaría con este.

sujetador de sujeción de piezas cnc

AA02-015-121

Luego tenemos, por supuesto, el sujetador premium, tenemos un video completo sobre este sujetador en particular. Es similar al clásico, pero ya pueden ver que tiene algunos cambios, tiene un número diferente de agujeros en el frente, también tiene un sello en la parte trasera y la parte trasera también se ve diferente. Entonces, esta es una actualización premium de esto.

Sujetador de sujeción CNC

AA02-500-101

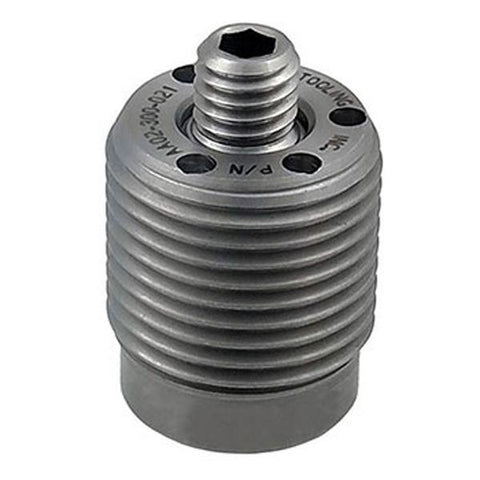

Luego tenemos 3/8", así que aquí es donde podrías considerar, "oye, tal vez quiera usar un tamaño más pequeño si estás tratando de ahorrar material", puedes acercarte un poco más a tu tabulación... cuando Vuelva a colocar pestañas en los marcos de sus cuadros.

AA02-300-0
