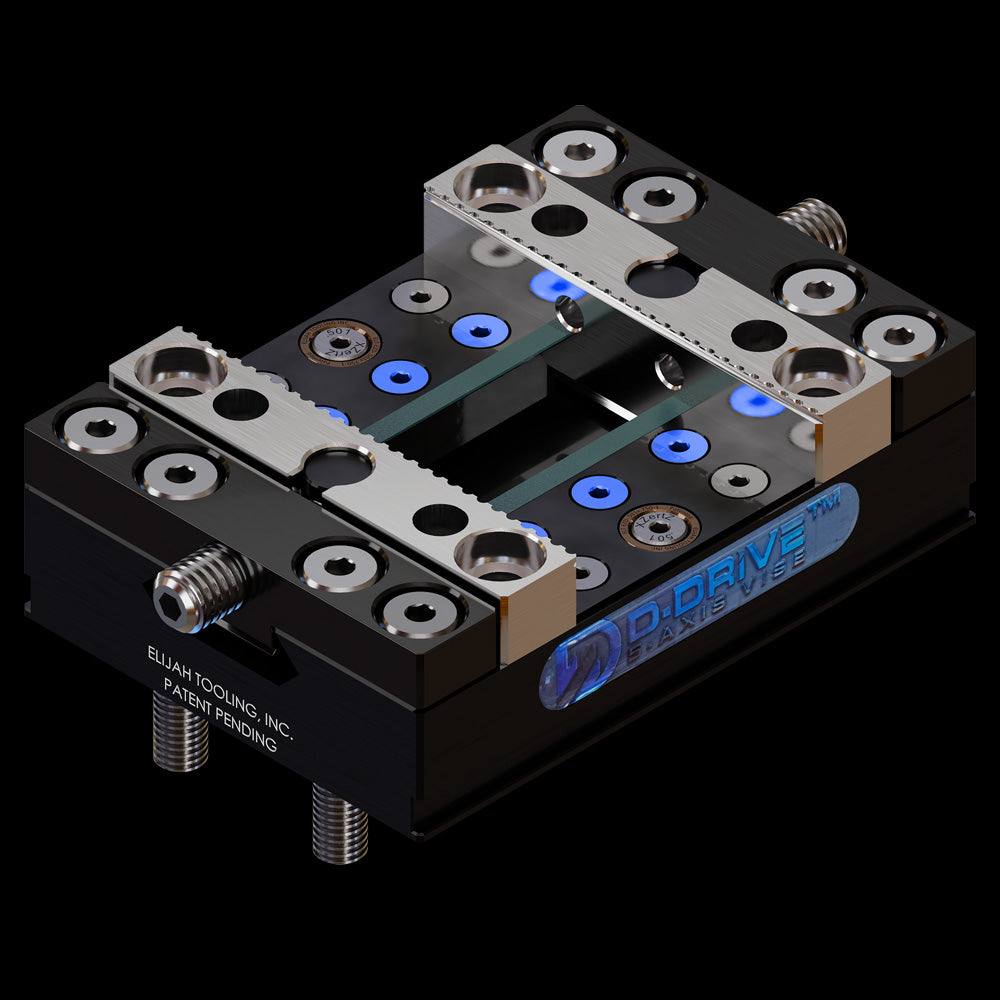

D-DRIVE™ 定心模組化燕尾銑虎鉗
描述
注意：這是已停產的產品，但我們將繼續銷售該商品，直到沒有剩餘庫存為止。我們不接受該商品的退貨或退款。
使用我們正在申請專利的 D-Drive™（「直接驅動」）虎鉗探索工件夾緊的未來。這種自適應、模組化、燕尾式虎鉗解決方案不僅僅是一個工件夾緊工具；它也是一個工具。它是滿足您加工需求的遊戲規則改變者。它的與眾不同之處如下：
- 多軸多功能性： D-Drive™ 虎鉗在 3、4 或 5 軸應用中表現出色，可為各種加工任務提供無與倫比的適應性。
- 通用相容性：無論您喜歡通用通用模組化夾具、獨立使用或整合到專用夾具中，D-Drive™ 虎鉗都能無縫融入您的工作流程。
- 可擴展的靈活性：這款虎鉗可根據您的需求而擴充。輕鬆添加額外的虎鉗以創建無限的配置並適應各種庫存尺寸。
- 經久耐用： D-Drive™ 虎鉗採用堅固、簡單的硬化鋼製成，即使在最嚴苛的加工環境中也能確保耐用性、穩定性、精度和速度。

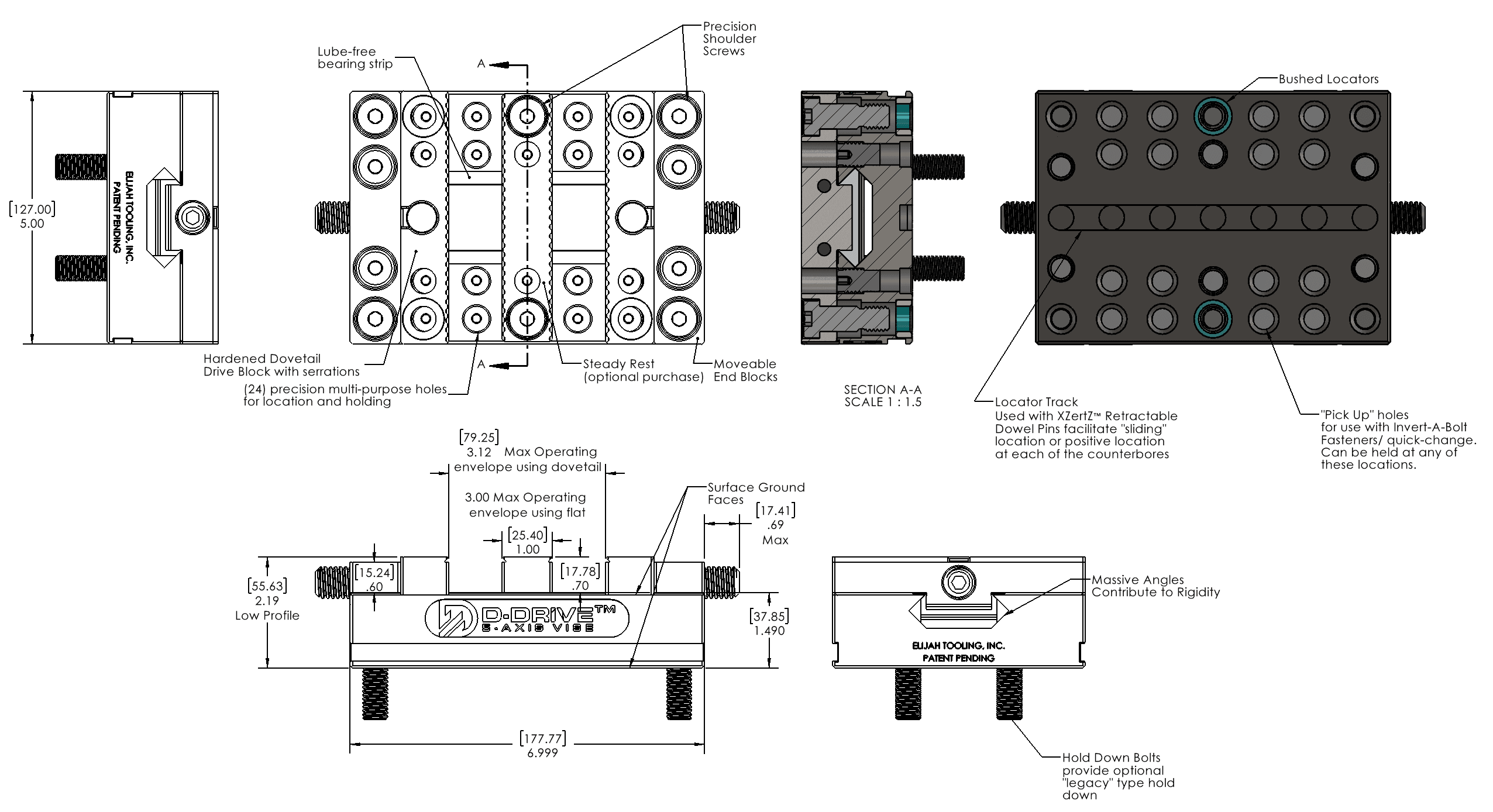

- 緊湊設計：這款虎鉗外部尺寸為 4.999" x 6.999"，可優化空間，同時最大限度地提高實用性。 （請參閱左側圖片堆疊中的草圖。）
使用 Elijah Tooling 的 D-Drive™ 虎鉗提升您的工件夾持體驗。它不僅僅是台虎鉗；它是一把虎鉗。此解決方案可適應您不斷變化的加工需求，提供無與倫比的精確度、靈活性和效率。
➔ 查看完整的 D-DRIVE VISE 影片播放列表
特徵
- 使用 45 度燕尾榫或直鉗口實現出色的抓握效果！
- 獨立：它可以透過螺栓或 Invert-A-Bolt™ 緊固件連接/定位到任何板型夾具，或連接到 Elijah Tooling UCMF 或立管。
- 薄型5"x7"x2.2" 小型虎鉗採用模組化設計，因此可以隨著零件長度的增加添加其他虎鉗。僅購買您需要的產品。這減少了前期資本要求，因此僅在應用需要時才會產生新成本更多。
- 透過常規螺栓（傳統方法）或 Invert-A-Bolt ™緊固件（快速更換）連接。使用標準定位銷（傳統）或 XZertZ™ 可伸縮定位銷（快速更換）在所有 3 個軸上精確定位
- 根據需要用銷釘定位庫存材料。
- 模組化端塊和驅動塊可以從虎鉗上移動或拆卸，以便於使用可選的中心架或與另一個 D-Drive ™虎鉗組合來固定所有不同尺寸的零件。
- 重型、光滑 ACME 驅動螺桿
- 超級堅固的驅動機構直接推動鉗口後方，以提供終極的夾持力。駛入最穩定設定的可選穩定架。
- 發展 +9400 磅。 (42KN) 使用 1/4" 六角扳手
- 提供了所有必要的硬體。
- 定位襯套上的孔間公差為 +/-.0005。

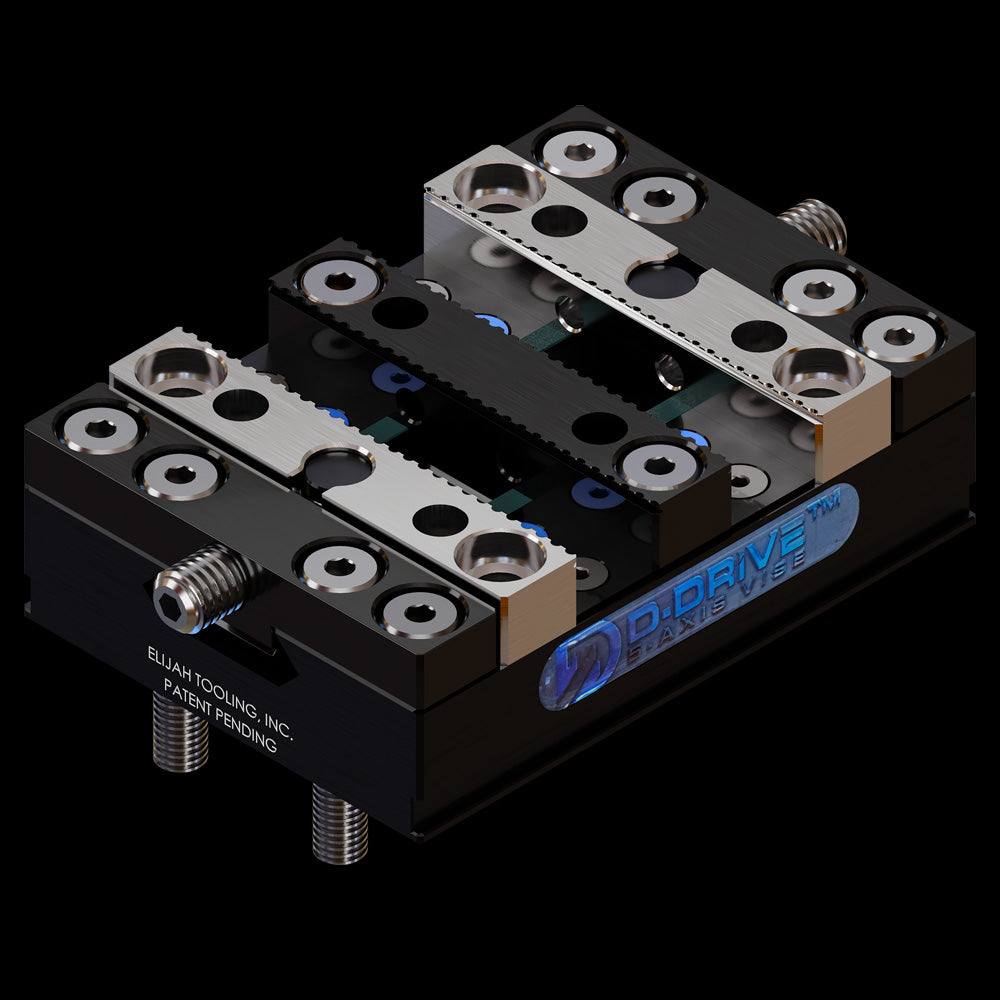

- 提供可選的中心架組件（如圖所示）。
- 可選配鋁製軟鉗口組件。
- 用於清除雜物的排水槽
- 硬化鋼結構。重量：15 磅/6.8 公斤
- 美國製造
30 天無風險試用！退款保證。
扭力指南
| 10 英尺磅 | 1000 磅夾緊力 |
| 17 英尺磅 | 2000 磅夾緊力 |
| 28 英尺磅 | 3000 磅夾緊力 |
| 39 英尺磅 | 4000 磅夾緊力 |
| 50 英尺磅 | 5000 磅夾緊力 |
| 65 英尺磅 | 6000 磅夾緊力 |
| 80 英尺磅 | 7000 磅夾緊力 |
規格
|
D-Drive™ 定心模組化燕尾虎鉗
SKU：ELT-D-DRIVE-3-1.500-.500-001 虎鉗鉗口：燕尾鉗口，鋸齒狀，一側，光滑，另一側。 |
|
|
D-Drive™ 大型零件變型虎鉗
SKU：ELT-D-DRIVE-3-1.500-.500-101 「-101」型號僅包含 (1) 個：底座組件、驅動塊組件和端塊組件。另外，此型號還提供 (2) 個 ELT-500-13-275-001 安裝螺絲。 |
使用者指南 |
|
D-Drive™ 零點變體 指定要使用的零點系統。如圖 - Jergens K10。 |
使用者指南 |
D-DRIVE™ 定心模組化燕尾銑虎鉗
促銷價$949.95
原價$1,263.11 (/)
