航太製造中最佳的 CNC 工件夾持方法 |以利亞工具

The Best CNC Workholding Method in Aerospace Manufacturing | Elijah Tooling

大家好!

今天,我得到了這個看起來很有趣的航空航太零件。我想我應該經歷並描述我們許多人所依賴的關鍵過程之一 使用了Invert-A-Bolt™ 扣件,您可以看到它們連接到其背面。這稱為圖片框架。

相框

緊固件

傳統方法

所以,在我們開始之前,先回顧一下歷史。我回到了 80 年代初、90 年代初,當時我們剛開始創業,當時我是一名合適的 NC 程式設計師,也就是說,你是在紙上寫的。那時,我們常常會根據基準來定位零件。因此,您將擁有一個具有 3 或 4 個主要基準的零件,我們的夾具將進行定位和評估,並根據該基準定位所有內容。

最佳方法

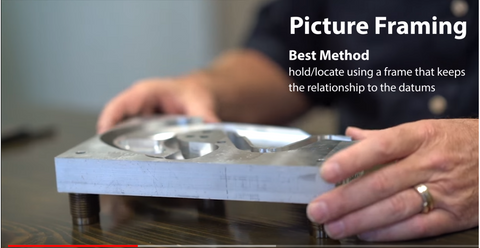

最佳方法:相框

然後,一個聰明的人想出了保持和定位不與其基準無關的零件的概念。我們仍然會使用基準,但我們用來保存和定位它們的東西只與基準有關。這就是我們想到相框的地方。

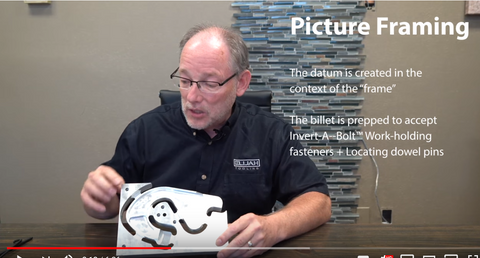

這是一個很好的例子。您已經得到了這個零件,它可能有這些法蘭之一,這可能是基準。我們不會根據基準進行定位,也永遠不會使用該基準,但是,我們正在該框架或相框的概念內建立基準。

相框

相框

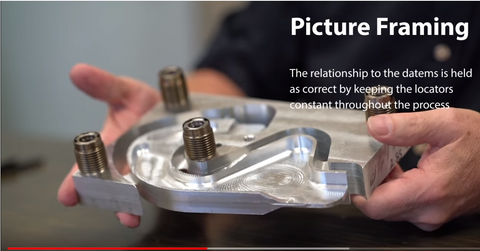

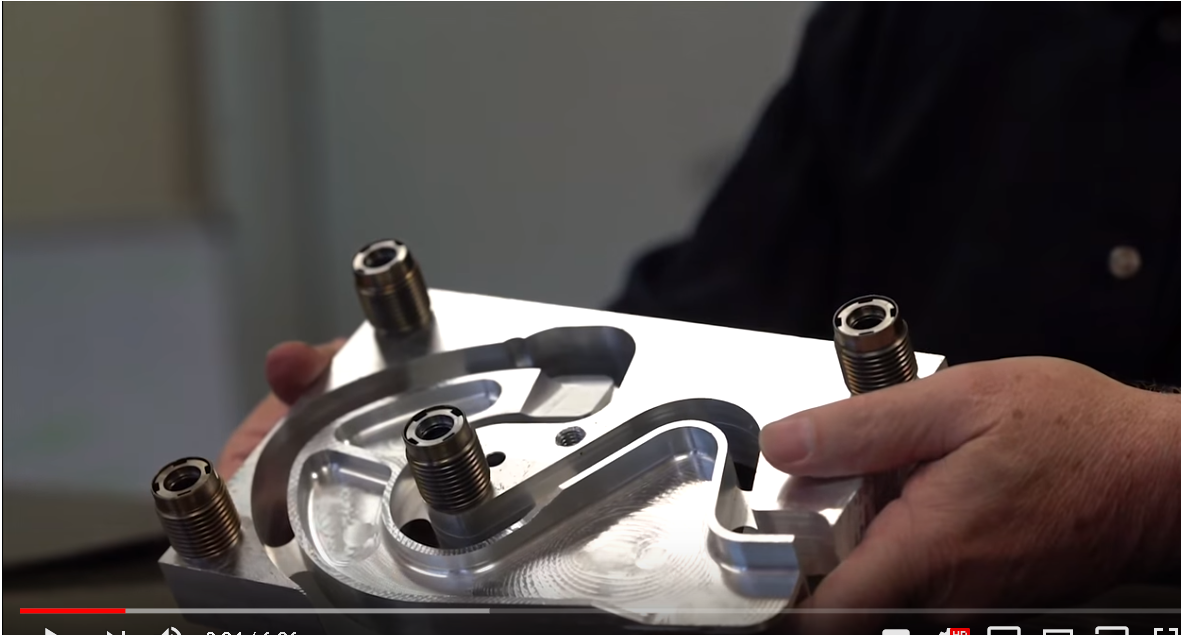

這是該零件從我們所固定的坯料內部開始的坯料,我們可以看到它是用Invert-A-Bolt™ 緊固件固定的,然後是一個定位位置,我們有一個或多個銷釘來定位它。只要我們在整個過程中保持這些位置不變,我們也可以保持與數據的關係正確。這就是使用相框背後的想法。

在我們的案例中,我們的Invert-A-Bolt™ 緊固件非常適合此過程,因為它們允許我們固定零件,我們甚至可以在零件或緊固件正上方或沿著緊固件邊緣加工框架,以便當我們完成後,我們所要做的就是將零件從框架中取出。

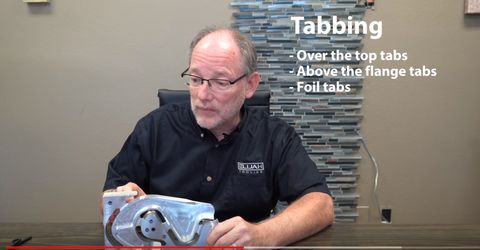

標籤

現在有幾種不同的方法可以執行此選項卡操作,這就是我們所說的這個小跑步者,這裡是選項卡。我們有頂部選項卡,此處未顯示。我們的網站上有一個頁面更詳細地描述了這一點,該部分也與此類似。在它們上,我們有頂部標籤,沿著凸緣型標籤,然後我們有箔狀標籤,它們將沿著底部邊緣延伸。有關此內容的更多信息,請訪問我們的網站。

我們的想法是,如果我們可以在所有流程中來回使用該框架並對其進行定位,那麼我們的零件就從該框架中出來,那麼我們就可以使我們的零件完整,並且我們可以以更低的成本保持我們​​的公差和基準在夾具中。在我們的案例中,我們使用模組化固定裝置,這樣您就永遠只有一個固定裝置。然後,您可以在模組化夾具中使用緊固件,只要它們恰好適合零件的幾何形狀。

這種類型的固定裝置的另一件事是,它適合一種情況,您可以嵌套零件,在一個嵌套中甚至可能有十個或二十個零件,然後無論何時您都會出現Invert- A-Bolt™ 扣件他們有機會持有這件作品。

嵌套

嵌套

這個概念看起來像這樣:你加工它,你就創造了一個非常穩定的設定。通常從第一階段開始,這意味著這是某種虎鉗,最好是我們的模組化虎鉗之一。第 1 階段是為夾具準備零件,您將在其中獲得 Invert-A-Bolt™ 緊固件Zipbushing™Xzertz™ 可伸縮定位插銷。這將使您能夠將其翻轉到該夾具中並從該夾具中繼續。

最終,在過程的最後,您將在加工時露出標籤。這裡的想法是,您擁有一個非常穩定的情況,不僅因為您擁有這些非常穩定的Invert-A-Bolt™ 緊固件,而且過程本身也非
