看看這款漂亮的 5 軸模組化工件固定裝置

Check Out This Beautiful 5-Axis Modular Work-Holding Fixture

大家好,我是來自 Elijah Tooling 的 Rick。

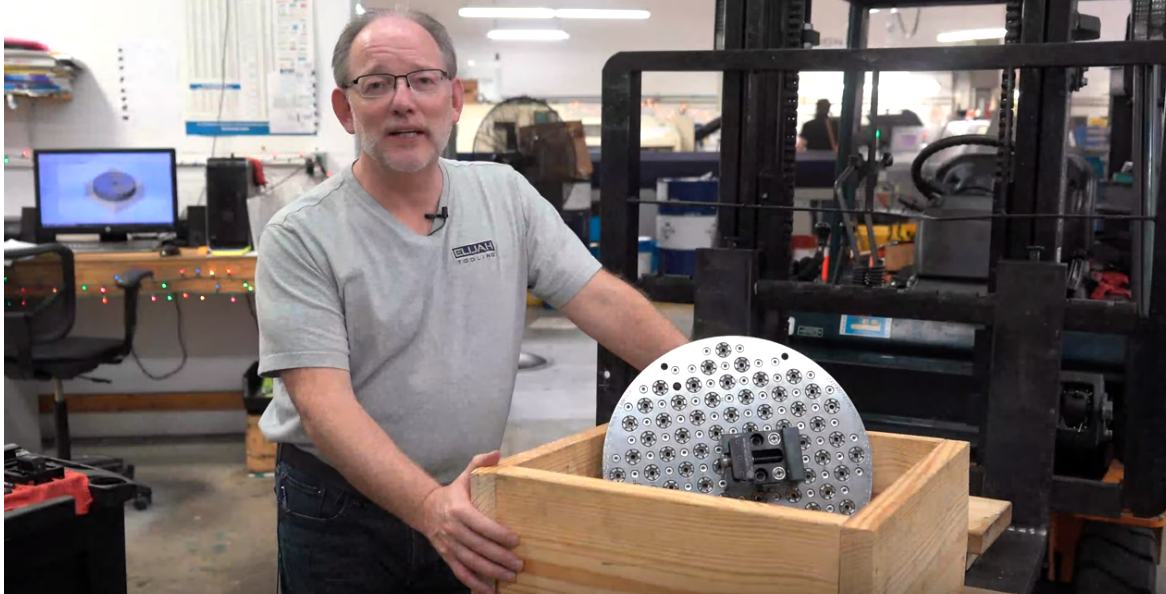

我這裡有這個固定裝置,我們將把它發送給客戶。我想我會花幾分鐘時間向您展示一些相關內容。正如你所看到的,我確實可以移動它,因為它就在這個盒子裡。

圓形模組化夾具

這是一款圓形 CNC 工件夾具模組化夾具,可安裝到 Okuma Trunnion 型 5 軸工具機中。而且,正如您所看到的,我們將其設置為標準的兩英寸圖案,就像我們之前討論過的那樣。它配備了新型Invert-A-Bolt 緊固件,並且還配備了多用途孔。我們之前已經討論過它們,但正如您所看到的,這是一個鑽孔和螺紋孔。

圓形模組化夾具上的柔性虎鉗

在這種情況下,我們將隨附一款燕尾式虎鉗FlexVise 。但是,我認為很酷並且您應該看到的是,我們已經製作了它,因此它可以適應即將進入的 T 形槽固定裝置。

中央插入式圓形模組化夾具

這台特殊的機器有一個中心插頭,我們創建了一個旋入式精確定位插頭,然後該插頭將相對於插槽中的某個位置進行定位。

圓形模組化夾具上的定位器

這是另一個定位器。所以我們有一個定位器,另一個定位器,它們之間是中心插槽。您可以看到我們使用 18 毫米T 型槽緊固件來固定板。

圓形模組化夾具上的 T 型槽緊固件

這是「某種」設定的方式,一旦它進入夾具,它就會在機器上看起來。 T 型槽緊固件可以輕鬆取出,並且它與插槽對齊,形成一個完美的場景,其中您的緊固件位於該插槽中並且不會四處移動。這個盤子就是專門為此製作的。您還獲得了所有這些位置。

您可以看到螺紋孔一直貫穿;您不必真正擔心螺絲擰入多深。

就是這樣。我們之前討論過模組化固定板,但我認為這是一種美,我們應該在它上市之前向您展示它。

注意到這個漂亮的重盒子了嗎?這就是它們的運輸方式。它還配有一個檢查端口,以便您知道它是精確製作的,並且可以完成您想要的工作。

感謝您的時間!

-瑞克
