易於使用的模組化夾具設計用於固定和定位工件固定材料

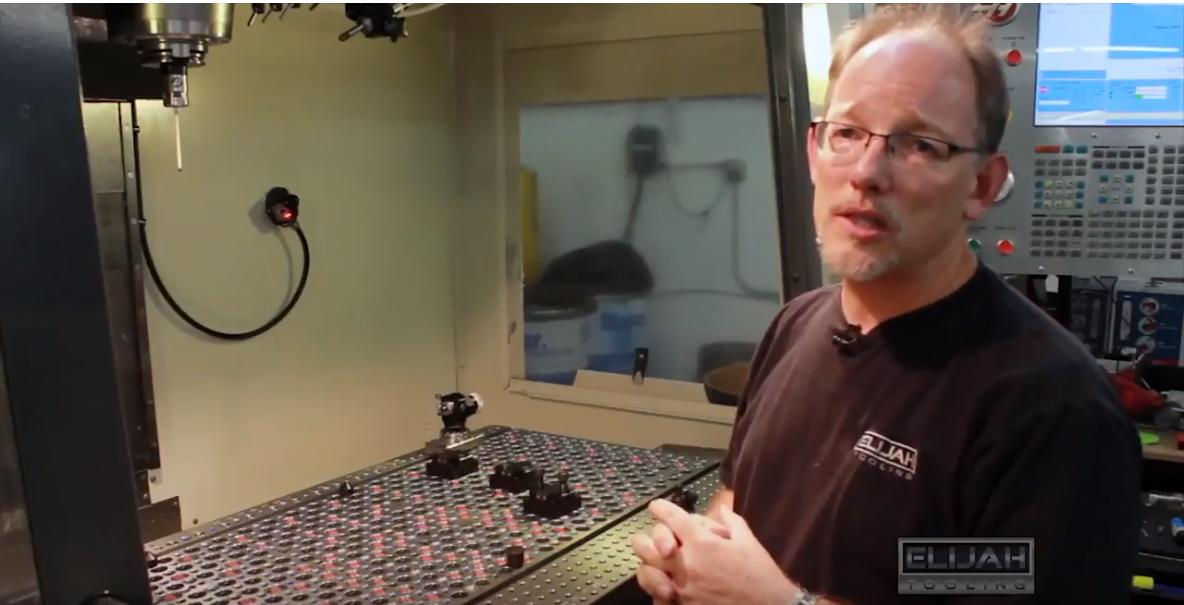

Easy to Use Modular Fixture Designed to Hold & Locate Work-Holding Materials

大家好,我是來自 Elijah Tooling 的 Rick。

今天,我想和您談談我們這裡的Invert-A-Bolt™ 模組化夾具;它確實非常獨特,而且還具有很多功能。您的可能與此不完全一樣,但我相信它包含您將在我們的一款模組化燈具中看到的許多功能。

正如您所看到的,這裡有很多顏色和不同的物體,我想花點時間向您解釋它們。其中一件事也只是旁注,但該板的獨特之處在於,我們製作它是為了讓操作員易於使用。

它在右側、左側和前面都有額外的長度,因此它實際上擴展超出了桌子大小,但在機器限制內,如果我們以其全部限制容量使用機器,則它不會撞到任何東西。但是,我們充分利用了現有的空間。例如,在這種特殊情況下,這些虎鉗幾乎處於機器的極限邊緣。然而,我們這裡有很多額外的空間,我們可以用來放置其他工具組件,甚至只是為其他工具組件提供儲存空間。

模組化夾具的優點在於它能夠很好地執行多種功能。一是它可以定位我們所擁有的東西。讓我拿出合適的扳手,所有這些小藍色插頭實際上都在堵塞一個孔,我們稱之為多用途孔,在這個特定的固定裝置中。我們用兩種不同的方式來表示它。我們有一個多功能孔,裡面裝有硬件,因此它下面有一個襯套和一個螺紋插入件。或者,我們有一個簡單的鑽孔和螺紋孔。兩者都做同樣的事情;兩者執行相同的功能,我們的想法是我們可以使用這些孔來定位和固定。

因此,我們擁有能夠定位和固定的產品。這個特殊的產品就是一個定位器。它直接擰入孔中,您可以將其用於像這樣的帶肩螺絲,或者您可以將其與像這樣的常規螺栓一起使用,您只需將一些東西擰入即可。

好吧,該夾具的靈活性在於,您可以擰入並使用Invert-A-Bolt™ 緊固件和配件以外的許多組件。然而,如果我們不添加Invert-A-Bolt™ 緊固件和配件,我們會將其用作對此類固定裝置非常有益的產品,稍後我們將在實際定位零件時展示這一點,顯示該零件是如何加工的,但現在,您可以看到我們有許多不同的Invert-A-Bolt™ 扣件和配件 在這張桌子上。我們之前描述過的精確定位器就在這裡,然後您可以看到所有這些小紅​​帽。這些是緊固件;它們都已準備好隨時出現並按照我們的意願使用。

因此,這種特殊的模組化固定裝置具有 2 英吋的圖案,我們確切地知道每個定位器的位置。所以,發生的事情是,我們可以裝載我們的零件,我們可以設置,在這種情況下,設置一個角落,從那時起,那個角落就成為一切的積極位置。

當我們裝載其他惡習。當我們裝載僅用Invert-A-Bolt™ 扣件和配件固定的板材時 , 不要緊。由於這種模組化夾具的精確度,我們的零位保持在同一位置。我們持有正負五分之五,持有一個洞,有時我們甚至可以做得更好。

還有什麼,這個燈具還有另一個非常好的功能。正如您沿著外側和邊緣看到的那樣,不是這個邊緣,而是那個不在相機上的邊緣,但我們有行和列的數字和字母,這樣我們就可以準確地知道這是哪個位置,例如,這個洞是 10 e,所以在 e 到 e 10 我們的人可以告訴我們的操作員把他的定位器放在那裡,我們可以告訴他們在位置 gg9 上調出緊固件。

因此,如果沒有這種指導,您不知道自己在哪裡,但有了它,在該裝置上打開和關閉東西的改變速度非常快;非常快。一切都是已知的。

我想談談模組化夾具的其他一些功能。您可能對這些黑色插頭感到好奇。這些塞子用於堵塞Invert-A-Bolt™ 扣件和配件。因此,儘管我們希望客戶將所有內容填滿他們的盤子,但他們不必這樣做。我們有可以擰入的塑膠塞,它可以封閉孔,這意味著他們不必在每個位置都使用緊固件。

當然,這對於防止碎片進入孔洞也很有用。這就是我們使用這些
