考慮使用超大工件夾持工具板的三個原因

Three Reasons To Consider Using An Over-Sized Work-holding Tooling Plate

大家好,我是來自 Elijah Tooling 的 Rick。給我兩個,我會讓你值得花時間。

所以,今天我想重點討論這張桌子。

我知道我們已經在這台機器上進行了很多演示,但我不知道
知道我們曾經專門討論過這張桌子。

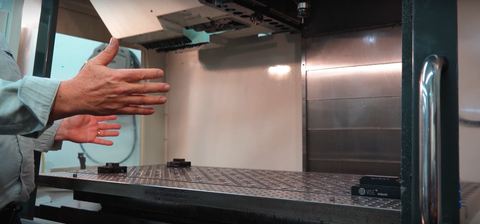

但是,我希望您注意一件事:就在這裡,我們有這些 Xzertz ,它們幾乎顯示了這台機器的行程。

典型的機包有桌子那麼大。

所以,如果我們不使用這個超大的盤子,它就會在這個範圍內。

工作台範圍

好的。我想告訴你一些關於我們為什麼選擇這樣一張超大桌子的事情。

我鼓勵你考慮這一點,因為它可以在很多方面為你帶來好處。

所以首先,這當然是一個模組化的夾具板,我不是
將會涉及到這一點。

我們有很多關於這些如何工作的視頻,
他們很棒。

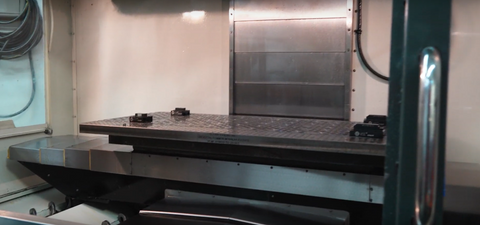

但是,事情是這樣的:所以如果我們往下看,我們可以看到
這是桌子。

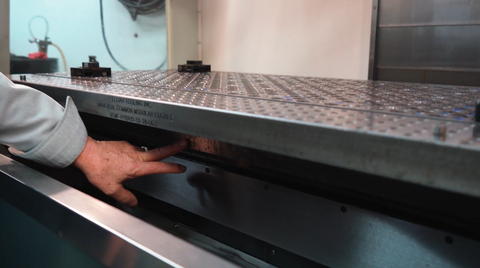

原表

原機台。

我們大約有,哦,我想說的是,這裡的前面有六英寸。

事實上,如果我要再次製作這個盤子,我們可以更進一步,我們會把它拿出來更多一點。

然後,我想說,我們兩邊大概都有六英寸,好吧。

那麼,有什麼好處呢?

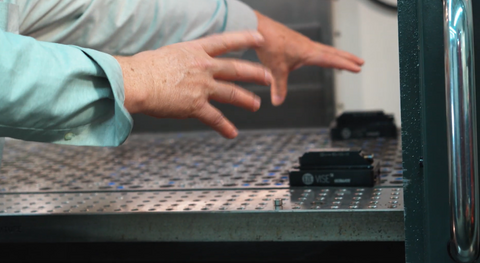

好的。好吧,我把這些惡習放在這裡是為了給你一個想法。

它的第一個或最重要的好處之一就是您將能夠使用您的旅行,整個旅行。

您將能夠在旅行之外進行虎鉗操作,然後您將能夠處理機器上的整個 X&Y。

你有考慮過嗎?

為什麼不,為什麼我不能製造更大的零件?

好吧,在這種情況下:我們這裡有五英寸的虎鉗,這裡有三英寸的虎鉗。

您可以在 x 軸上額外加工 8 英吋。

在 Y 中。所以,關於 Y 的另一件很酷的事情是:我們要去。

所以,我們要帶著這件事一路回去。

所以,我們沒有打對。實際上我們後面還有更多的空間。

但是,透過 Y,我們還可以調整表格大小以充分利用它。

但是,還有另一個好處。

一探究竟。

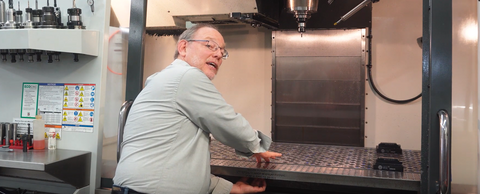

所以,如果我有很重的東西並且我是操作員,通常我必須到達更遠的地方才能到達桌子,我必須像這樣說“哦”。

因此,我們讓這張桌子離操作員越近,這個解決方案在人體工學上就越有利。

所以,我還有另一個我們可以討論的功能。

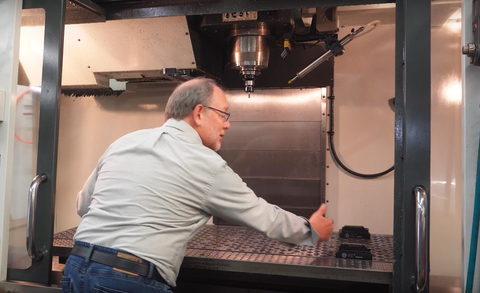

因此,在這一端發生的情況尤其是,很多時候您在這裡放置第四軸類型的耳軸類型設備,並且當您在末端有這個額外的空間時,它不會幹擾您的旅行。

您再次充分利用了機器上的行程。

因此,我們考慮超大盤子時需要考慮三大特徵。

第一:我們從旅行中獲得更多的旅行,或利用我們的旅行。

第二:人體工學,使機器操作員更容易。

第三:如果我們使用第四軸耳軸,從行程的角度來看,我們將再次受益。

聽聽就是這樣。感謝您今天與我共度時光,我們下次再見。

——里克·米勒

以利亞工具
